浅谈伴热带缠绕方式对差压式液位变送器测量的影响
在电厂热工测量中，有许多液位测量采用的是差压式液位变送器，有的还需要加装伴热带，若取样管伴热带的缠绕方式不正确，将会对液位测量的准确性带来严重的影响。下面以我厂2号炉暖风器水位的测量为例说明伴热带缠绕方式不同对暖风器水位测量的影响。

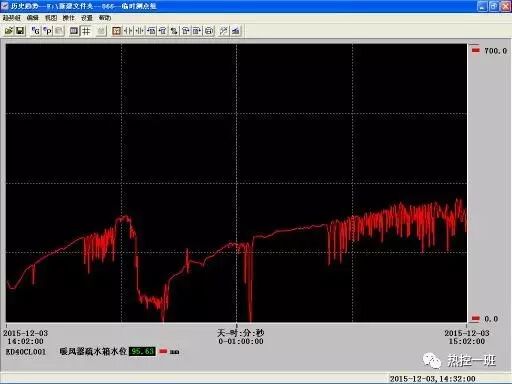

一、在2016年之前，我厂2号炉暖风器水位测量正负压测仪表管伴热带分开缠绕，且两条伴热带长短不一，伴热带阻值不等，一个为400Ω，另一个为500Ω，两条伴热带加热温度不等，导致水位测量波动较大，下图为2015年12月暖风器水位趋势图：
![]()
从上图可以看到，2015年12月3日，伴热带采用以前的缠绕方式，导致暖风器水位测量波动较大。
二、2016年11月，我们将2号炉暖风器水位原先的伴热带予以拆除，对正负压侧伴热带重新缠绕。先将正负压侧仪表管用保温包好，然后用一根伴热带从正负压侧表管的公共部分开始缠绕，将两个仪表管当作一个整体，在其保温层外面呈螺旋状均匀地缠绕伴热带，每一圈之间的间距不能太大，确保加热均匀，伴热带一直缠到进变送器柜，最后再在伴热带完美敷设一次保温，在伴热带控制柜中只需接一根伴热带即可，如下图所示：
![]()

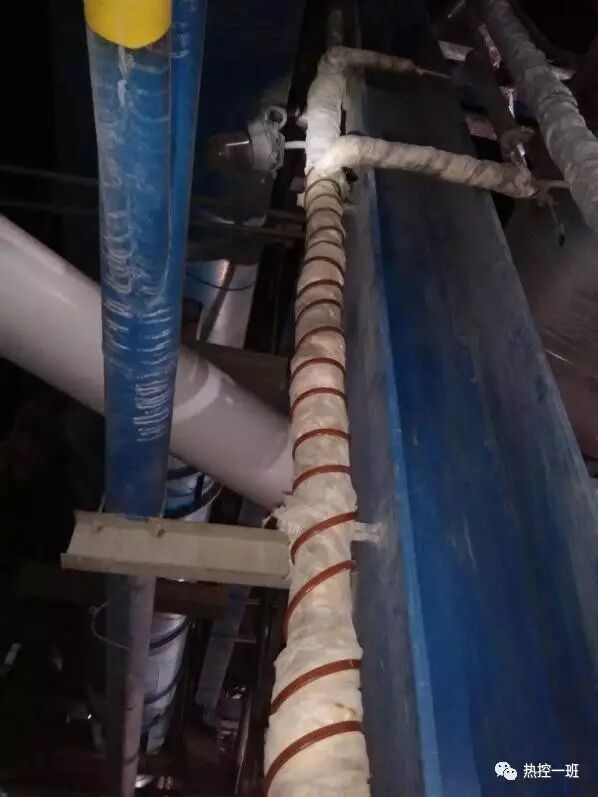

图一：暖风器水位伴热带新的敷设方式
![]()

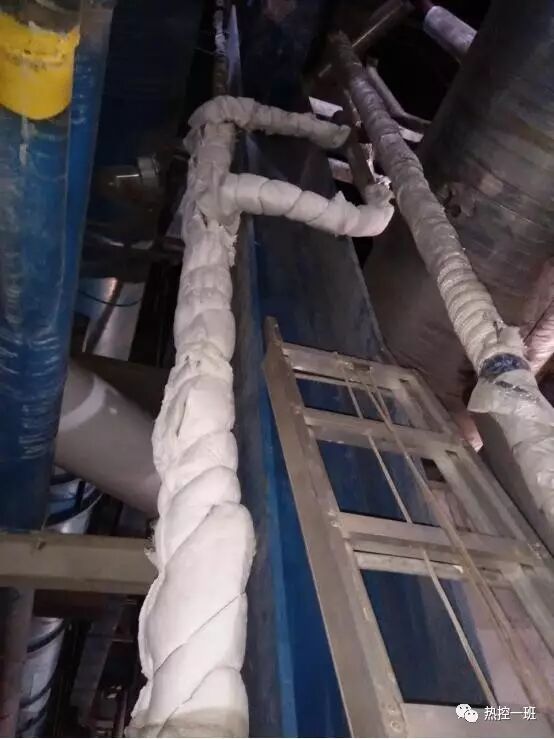

图二：在伴热带外面还要在敷设一层保温
![]()

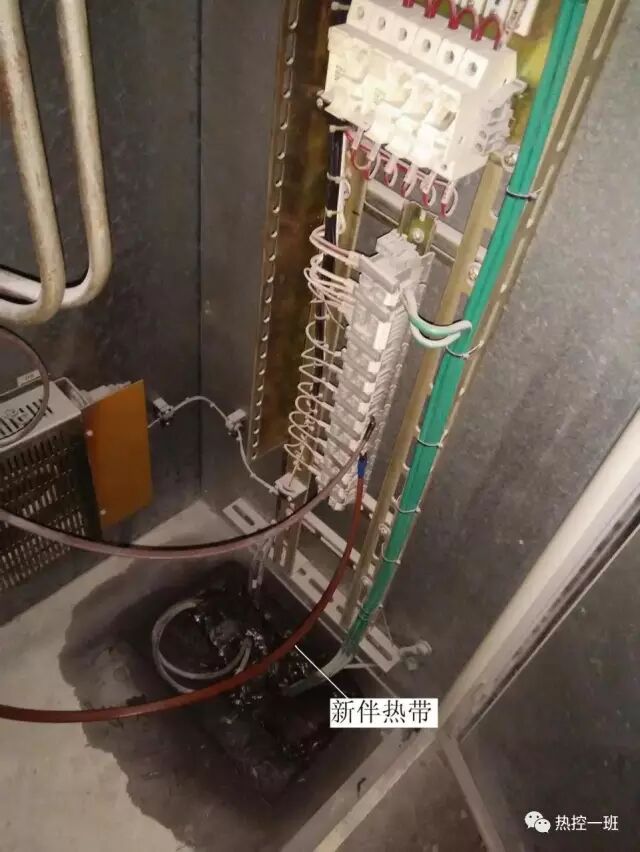

图三：在伴热带控制柜中只需接一根伴热带即可
伴热带经过上面的方法敷设后，暖风器水位趋势非常平稳，再没有出现原先的水位曲线大幅波动的情况，如下图所示：
![]()

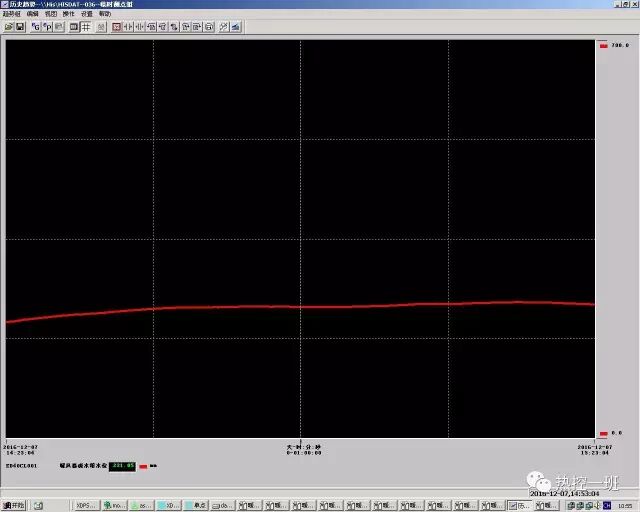

图四：2016年12月8日暖风器水位趋势图
![]()

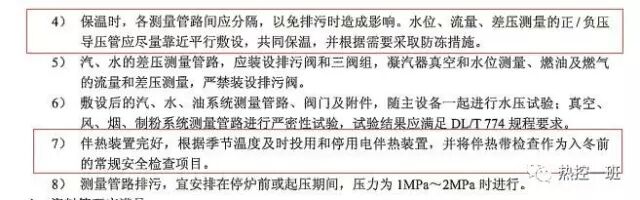

图五：DL/T261-2012 火力发电厂热工自动化系统可靠性评估技术导则中的要求。
三、总之，在差压式变送器测量水位时，若伴热带的缠绕方式不正确，将会对测量结果造成很大的影响，若按照以前的伴热带缠绕方式，正负压侧单独缠绕伴热带，由于伴热带的长度不等，伴热带阻值不同，两侧仪表管加热温度不同，导致正负压侧水的密度不同，造成水位测量不稳定。如果按照上述的方式缠绕，正负压侧共有一根伴热带，将不会出现上述问题，水位测量非常稳定，希望大家在今后对差压式液位变送器仪表管伴热带敷设时能注意到这方面的问题，谢谢。（来源热控一班）
