一、概况及项目背景
无锡市政府根据大力建设“生态城、旅游与现代服务诚、高科技产业城、宜居城”和“十二五”期间的节能减排要求，制定了《无锡市区热电行业整合整治3年（2010-2012年）行动计划》，计划要求至2012年底市区燃煤热电厂数量减少2家以上。无锡市政府确定无锡国联环保能源集团有限公司为实施单位。无锡国联2011年5月完成了对无锡协联热电及市区、新区供热管网的收购，至此无锡市区、新区的热电企业和供热管网的产权全部归于无锡国联环保能源集团有限公司，为下一步热力整合打下了基础。
南京苏夏工程设计有限公司开发的长输热网专利技术，可将热电厂的供热半径由传统的8公里扩大至25公里以上，压降≤0.02MPa/公里，温降≤8℃/公里（在管网设计负荷的40％以上时），并且已在多个工程项目上得到验证。在技术上为跨区域长距离供热提供了保证。
望亭发电厂位于苏州与无锡之间，毗邻无锡东，与无锡协联热电直线距离18公里。无锡协联热电供热区域处于望亭发电厂的供热半径范围内。2011年11月1日，无锡市经信委牵头无锡市各职能部门组织专家召开了《华电望亭发电厂至无锡供热工程论证会》，专家一致认为望亭发电厂替代协联热电对外供热方案是可行的。
无锡国联环保能源集团有限公司与望亭发电厂积极沟通，与望亭电厂签订了供热框架协议。据此，无锡市政府计划2012年12月关停无锡协联热电厂和双河尖热电厂。
望亭发电厂煤机供热改造一期项目2012年3月28日已获集团公司批准并开工，望亭发电厂对2台300MW燃煤机组、2台660MW机组进行了供热改造，工程于2012年12月1日正式投入商业运行，同一天无锡协联热电正式关停。项目实施后提高了望亭发电厂机组效率和能源综合利用率，促进企业综合竞争力提升，经济效益和社会效益显著。
伴随着无锡市城市建设的发展以及热网整合的推进，热用户不断增加，无锡供热管网进行二次整合优化。据统计，无锡市区望亭1号线已申请和签署供热协议的新增热负荷为141t/h，主要为采暖用户，其中一期供热范围内有26t/h热负荷，剩余115t/h热负荷纳入二期供热范围，现按申请量的30%计列，约35t/h，故望亭1号线新增热负荷为35t/h。无锡新区望亭2号线将新增热负荷70.5t/h，主要为工业用汽，现按申请量的70%计列，约50t/h，故望亭1、2号线的新增热负荷合计85 t/h。无锡空港工业园将新增热负荷89t/h，主要为工业用汽，现按申请量的50%计列，约45t/h，加上友联供热负荷40t/h计划由望亭电厂替代，故无锡空港产业园新增热负荷合计85t/h。目前望亭周边区域供热负荷为高压和低压部分，高压供热最大热负荷约为35t/h，低压供热最大热负荷约为5t/h，年需求供热量为20万吨。综上所述，望亭发电厂新增热负荷合计170t/h，供热参数为1.3MPa(a),~350℃。
二、工程规模概述
（一）供热改造一期
望亭发电厂现役2台300MW燃煤机组，2台660MW机组作为供热汽源机组。通过一期供热改造近期最大供汽能力630t/h。
按照 “一次规划、分步实施”的总体思路，通过燃煤机组供热改造后，一期具备355 t/h的供热能力，年供热量120万吨。分两路对无锡供热： 1#线（1.30MPa， 355℃）至无锡协联热电厂内（管道长约20km），与协联热电主蒸汽母管对接，最大供热量180t/h，保证至无锡协联热电厂内蒸汽参数P≥0.85 MPa，T≥250℃； 2#线（管道长约12km）与协联热电新区片区蒸汽主管对接，最大供热量175t/h，至无锡协联新区供热母管蒸汽参数P≥0.7 MPa，T≥220℃。
望亭发电厂原有66万和30万两个化学水处理车间，制、供水能力较小，满足机组日常供水外，只有约50吨富裕水量。供热改造后，由于所供蒸汽凝结水不回收，机组需要大量补充除盐水，最大补水量为355t/h，根据原有两个化水车间的的制、供水量已无法满足供热的需求，因此本工程新建了一个独立、完整的化学水处理车间，制水量为450吨/小时。
（二）供热改造二期

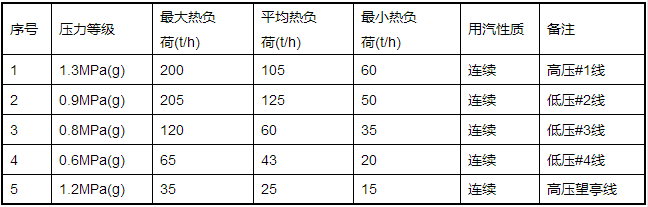

为了满足无锡市供热负荷的要求，根据望亭现有煤机供热抽汽情况和咨询上海电气望亭煤机最优抽汽工况，原则上望亭300MW机组不再做技术改造，对660MW机组进行相应供热改造，增加新的抽汽汽源，以满足热负荷发展的需要。二期改造后望亭发电厂供热总量为最大625t/h（各管线流量见下表）。
![]()
由于现有的化水车间只能满足目前机组的正常补水和供热所需的补水，而660MW机组抽汽改造后，补水量在原有基础上将增加170t/h，最大240t/h。为了尽量减少项目投资，考虑充分利用原有设备，对现有30万化水系统进行改造，改造后制水量为300t/h，预留150t/h位置。
三、煤机供热方案简介
（一）供热一期
1、机组可抽汽源
望亭发电厂现有机组总容量为2740MW,一期改造只对2台300MW机组（ 11#、14#）和2台660MW机组（3#、4#）进行供热改造，可抽汽源为再热热段、再热冷段、中排等汽源。可抽汽源参数如下：
300MW机组再热冷段抽汽参数：压力1.7～3.2MPa，温度292～321℃；再热热段抽汽参数：压力1.5～3.2MPa，温度538℃；中压缸排汽参数为压力0.3～0.7MPa，温度326～360℃。
660MW机组再热冷段抽汽参数：压力3.2～6.4MPa，温度292～360℃。
2、机组供热改造内容
1、对11#机组汽轮机进行了中低压连通管打孔抽汽改造，改造后具备抽汽能力300t/h（0.9MPa,360°C）。此参数抽汽作为压力匹配器低压吸入蒸汽和2#线直供汽源。
再热热段管道抽汽改造，改造后具备抽汽能力50t/h（3.0MPa,538°C）。此参数抽汽作为压力匹配器高压驱动蒸汽。
2、对14#机组进行了再热冷段、再热热段管道抽汽改造，改造后再热冷段具备抽汽能力50t/h（3.0MPa，300℃），此参数抽汽作为压力匹配器高压驱动蒸汽。 再热热段具备抽汽能力50t/h（3.0MPa，538℃），此参数抽汽作为压力匹配器低压吸入蒸汽和2#线备用汽源。
3、对3#和4#机再热冷段管道进行抽汽改造，改造后分别具备抽汽能力80t/h（5.0MPa，350℃），此参数抽汽作为1#线备用汽源。 对3、4号机备汽母管抽汽改造，改造后具备抽汽能力100t/h（1.0MPa，350℃），此参数抽汽作为2#线备用汽源。
4、安装两台100t/h压力匹配器，出口参数为1.3Mpa，355℃。此参数抽汽作为1#线汽源。
（二）供热二期
1、机组可抽汽源
对2台660MW机组（3#、4#）进行供热改造，可抽汽源为汽轮机中排、四级抽汽、驱动引增合一后的引风机的背压式汽轮机排汽等汽源。可抽汽源参数如下：
两台660MW机组中低压连通管经过改造，可抽出参数为0.65MPa，300℃蒸汽。
两台660MW机组四级抽汽，参数为1.0~1.2MPa，300℃蒸汽。
改造后的两台660MW机组引风机的背压式汽轮机排汽，参数为1.2MPa，358℃蒸汽。
2、机组供热改造内容
1、两台660MW机组中低压连通管经过改造，可抽出参数为0.6MPa，300℃蒸汽，改造后单台机组具备300t/h抽汽能力。此参数抽汽作为压力匹配器吸入蒸汽和望亭周边地区及无锡空港工业园5公里以内用户汽源。
2、两台660MW机组四级抽汽改造，参数为1.0~1.2MPa，300℃蒸汽，改造后单台机组具备50t/h对外供汽能力。此参数抽汽作为压力匹配器驱动蒸汽备用汽源和望亭周边地区高压用户备用汽源。
3、两台660MW机组引风机、增压风机合并，合并后的引风机采用背压式汽轮机驱动，背压式汽轮机排汽对外供热，参数为1.2MPa，358℃蒸汽。此参数抽汽作为压力匹配器驱动蒸汽和望亭周边地区高压用户汽源及供热1#线备用气源。
4、安装三台100t/h压力匹配器，出口参数为0.8Mpa，300℃。此参数抽汽作为4#线汽源和2#线备用气源。
四、改造后社会效益、经济效益
（一）、供热一期
望亭发电厂至无锡供热改造一期工程于2012年12月1日投入商业运行，同一天无锡协联热电正式关停。2013年上半年实现销售蒸汽78万吨，1-6月份供热整体产生效益共计5033万元。
1、供热后节能效益
本次改造供热总负荷按最大供热量355t/h测算，其中1#线180t/h，供热参数为：1.3MPa（G），355℃；2#线175 t/h，供热参数为：0.9MPa（G），300℃。供热改造后机组供电煤耗下降约23g/kWh，年节约标煤约4.5万吨/年。
在生产同样蒸汽量的情况下，大机组集中供热比小热电供热节约用煤量为5.18t/h，按年运行7000小时测算，每年可节约用煤36260t。
2、供热后的环保减排效益
至无锡供热1#线、2#线在供汽量分别为180t/h、175t/h的情况下，按供热7000h计算，污染物排放大幅降低，其中：烟尘减少5954t/a，SO2减少1890t/a ，NOX减少276t/a，CO2减少84044t/a。
本工程实施后大大减少了对环境的污染，符合国家能源政策和城市总体规划，为无锡市完成节能减排任务、发展低碳经济做出了巨大贡献。
3、供热后经济效益
供热改造后机组以热定电上半年追加300利用小时，实现增收约3054万元。机组供电煤耗下降节约燃料成本约1464万元。
本项目为华电集团内首个跨区域的供热项目，也是望亭发电厂由纯发电企业转型为热电联产企业的项目。项目实施后，望亭发电厂机组能效水平与改造前相比，都有较大幅度的下降，大幅减少无锡市区粉尘、二氧化硫和氮氧化物污染；同时提高了望亭发电厂机组能源综合利用率，促进企业综合竞争力提升，经济效益和社会效益显著。
（二）、供热二期
望亭发电厂至无锡供热改造二期改造后对外供应蒸汽按167t/h（望亭周边供汽28t/h,无锡区域139 t/h）；年供热小时7200h,蒸汽价格，望亭周边198元/t,无锡区域132元/t，则年供热收入达17202万元，本改造项目实施后，还可增加发电量8278万kWh/年，年收入增加3833万元。本工程年运行成本包含，燃煤费，折旧及修理费，补给水处理系统运行费，还包含17.5t老厂供汽成本费，故年运行成本合计增加12044万元，对外供气后项目年净收益为8991万元。供热二期改造后，660MW燃煤机组供电煤耗可下降15克/千瓦时及以上。
预计燃煤机组改造后按年运行7200小时测算，采用集中供热方式比小热电供热年节约用煤量13383吨。煤机集中供热后大大减少SO2、CO2的排放：每年可减少SO2排放886吨，减少90％左右；减少CO2的排放30398吨，具有明显的环保效应。
![]()
