本方法适用于测定道路石油沥青、聚合物改性沥青的软化点，也适用于测定液体石油沥青、煤沥青蒸发残留物或乳化沥青蒸发残留物的软化点。

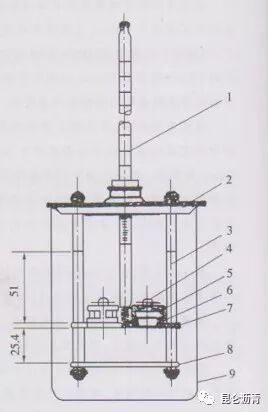

2.1 试验软化点仪：如图T0606-1所示。由下列组件组成：
![]()
1-温度计；2-上盖板；3-立杆；4-钢球；5-钢球定位环；6-金属环；7-中层板；8-下底板；9-烧杯
2.1.1 钢球：直径9.53mm，质量3.5g±0.05g。
2.1.2 试样环：黄铜或者不锈钢等制成，形状和尺寸如图T0606-2所示。
2.1.3 钢球定位环：黄铜或不锈钢制成，形状和尺寸如图T0606-3所示。
2.1.4 金属支架：由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。中间板形状和尺寸如图T0606-4所示。板上有两个孔，各放置金属环，中间有一小孔支持温度计的测温端部。一端立杆环上面51mm处刻有水高标记。环下面层底板为25.4mm，而下底板距离烧杯底不小于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。
![]()

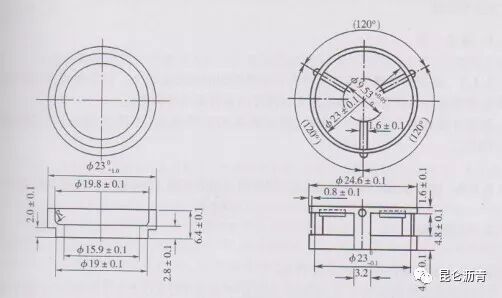

图 T0606-2 试样环（尺寸单位:mm）图T0606-3 钢球定位环（尺寸单位：mm）
2.1.5 耐温玻璃烧杯：容量800～1000mL，直径不小于86mm，高不小于120mm。
2.1.6 温度计：量程0～100℃，分度值0.5℃。
2.2 装有温度调节器的电炉或其他加热炉具（液化石油气、天然气等）。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。

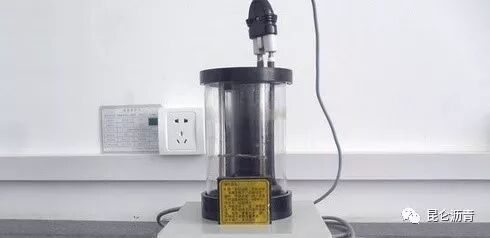

2.3 当采用自动软化点仪时，各项要求应与2.1及2.2相同，温度采用温度传感器测定，并能自动显示或记录，且应对自动装置的准确性经常校验。
![]()

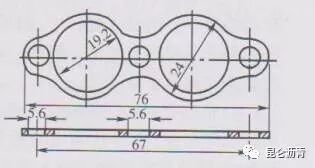

图T0606-4 中层板（尺寸单位：mm）
2.4 试样底板：金属板（表面粗糙度应达Ra0.8μm）或玻璃板。
2.5 恒温水槽：控温的准确度为±0.5℃。
2.6 平直刮刀。
2.7 甘油、滑石粉隔离剂（甘油与滑石粉的质量比为2:1）。
2.8 蒸馏水或纯净水。
2.9 其他：石棉网。
3.1 试验准备工作
3.1.1 将试样环置于涂有甘油滑石粉隔离剂的试样底板上。将沥青试样徐徐注入试样环内至略高出环面为止。
如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均预热至80～100℃。
3.1.2 试样在室温冷却30min后，用热刮刀刮出环面上的试样，应使其与环面齐平。
3.2 试验步骤
3.2.1 试样软化点在80℃以下者：
1）将装有试样的试样环连同底板置于5℃±0.5℃水的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等一起置于相同水槽中。
2）烧杯内注入刚煮沸并冷却至5℃的蒸馏水和纯净水，水面略低于立杆上的深度标记。
3）从恒温水槽中取出盛有试样的试样环放置在支架中层板圆孔中，套上定位环；然后将整个环架放入烧杯中，调整水面至深度标记，并保持水温为5±0.5℃，环架上任何部分不得附有气泡。将0～100℃的温度计由上层板中心孔垂直插入，使端部测温头底部与试样环下面齐平。
4）将盛有水和环架的烧杯移至放有石棉网的加热炉上，，开动搅拌器，使水微微震荡，使杯中水温在3min内调节至维持每分钟上升5±0.5℃。在加热过程中，应记录每分钟上升的温度值，如温度上升速度超出此范围，则试验应重做。
5）试样受热软化逐渐下坠，至与下层底板表面接触时，立即读数，准确至0.5℃。
3.2.2 试样软化点在80℃以上者：
1）将装有试样的试样环连同底板置于32℃±1℃甘油的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等一起置于相同甘油槽中。
2）在烧杯内注入预先加热至32℃的甘油，其液面略低于立杆上的深度标记。
3）从恒温槽中取出装有试样的试样环，按上述3.2.1的方法进行测定，准确度至1℃。
同一试样平行试验两次，当两次测定值的差值符合重复性试验允许误差要求时，取其平均值作为软化点试验结果，准确至0.5℃。
5.1 当试样软化点小于80℃时，重复性试验的允许误差为1℃，再现性试验的允许误差为4℃。
5.2 当试样软化点大于或等于80℃时，重复性试验的允许误差为2℃，再现性试验的允许误差为8℃。
![]()
