有限元分析是将实体离散为有限的元素，然后以网格进行求解分析。然而对于含有曲面的实体，网格为实体的近似外形，并非实际曲面，如图1。
![]()

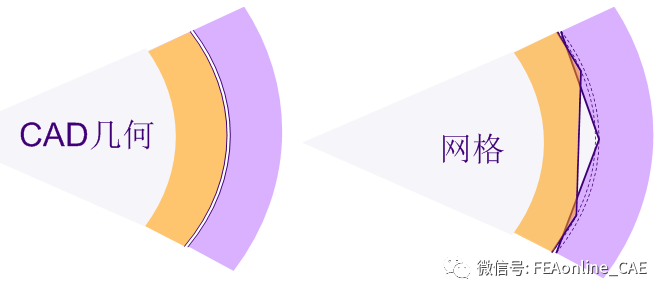

图1 由CAD到网格示意图
这种离散后的误差，会对接触分析的结果产生影响。即使划分网格时，主从面的节点完全匹配，但是当内外圈存在旋转时，依然会造成接触应力的不连续性，如图2左。
![]()

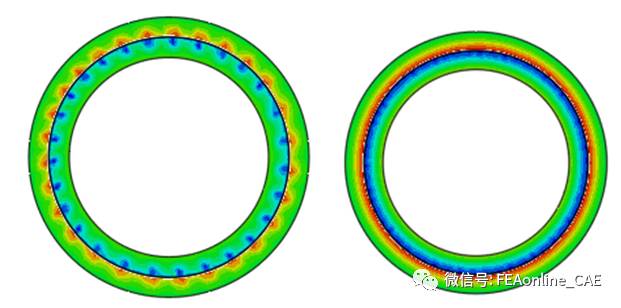

图2 内外圈接触应力：没有使用几何修正（左），使用几何修正（右）
为解决这类问题，Abaqus提供了geometric correction功能，光顺接触分析时接触应力。如图2右使用几何修正后的应力分布，明显更为光顺。下面讲述如何使用geometric correction功能。
1、在通用接触下的定义

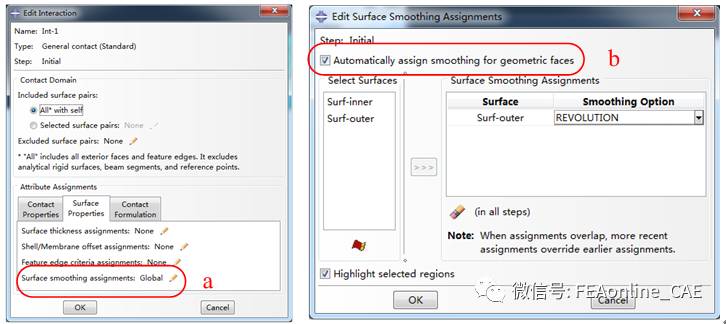

首先进入Surface properties选项下，编辑Surface smoothingassignments，再弹出的窗口中勾选Automatically assign smoothing forgeometric faces。在下面的选项中选择要光顺的面，也可以不选择，这时候系统将所有的面都进行光顺。
![]()
图3 通用接触下定义
2、在接触对下定义
![]()

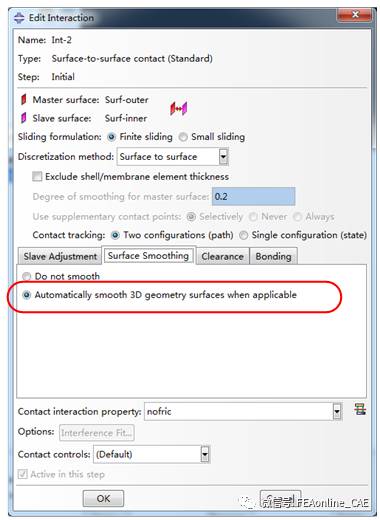

图4 接触对下定义
3、Find contact下定义
![]()

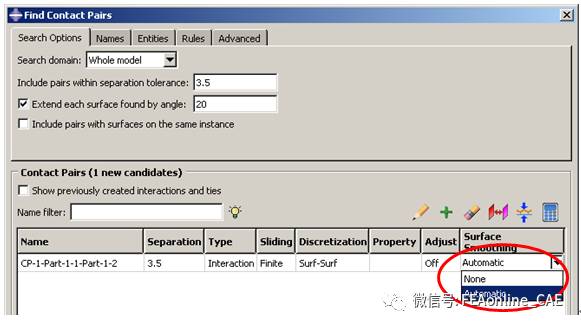

图5 Find contact下定义

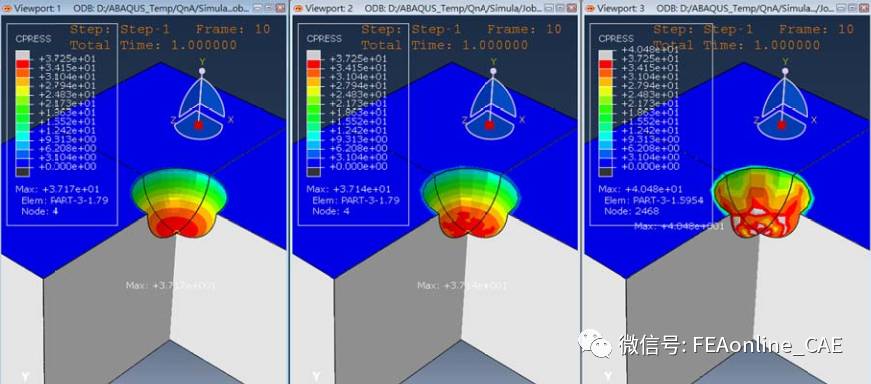

最后，对比下二阶网格无smooth、一阶网格无smooth以及一阶网格smooth下的接触压力结果，如下图。从左到右依次为二阶网格无smooth、一阶网格smooth和一阶网格无smooth时的接触压力分布，可以看到二阶网格本身对几何的描述就比较好，在不smooth的情况下，接触压力分布就很光顺；一阶网格使用geometric correction可以显著改善接触压力的分布。
![]()
图6 不同单元下的接触应力分布
总结：
使用二阶单元时接触压力本身比较光顺，可以不用geometric correction功能。有时为了降低计算成本，需采用一节单元进行分析，这时候使用geometric correction功能可以显著的改善接触压力分布，这时即降低了分析成本，又提高了结果的精度。
![]()
