打B超打B超,啥都不懂你超什么超~

2021-08-09 09:55:32

基本信息

彩色超声诊断仪简称彩超。

彩超的原理,简单来讲就是高清晰度的黑白B超再加上彩色多普勒。

首先让我们谈谈什么是超声波,大家知道人耳能听到的声音频率为20Hz----20KHz,低于20Hz的声波为次声波,人耳是听不到的,高于20KHz的声波为超声波,人耳也是听不见的。

超声波之所以被广泛用于医疗领域是因为他有许多奇妙的特点:

1.由于超声波频率高、波长短,他可以像光那样沿直线传播,使得我们有可能向某已确定方向上发射超声波。

2.声波是纵波,可以顺利地在人体组织里传播。

3. 超声波遇到不同的介质交接面时会产生反射波。

4. 分辨率  声波在常温水中的波速大体是1450米/秒,在人体(不包括主要是气体充盈的肺脏)内波速大约是1500米/秒,此时其波长可知是0.15mm。根据成像原理知道,其分辨率为0.3mm,即大于0.3mm的物体就可看清。

这些特点构成了今天超声仪器在医学领域广泛应用的基础。

本期嘉宾

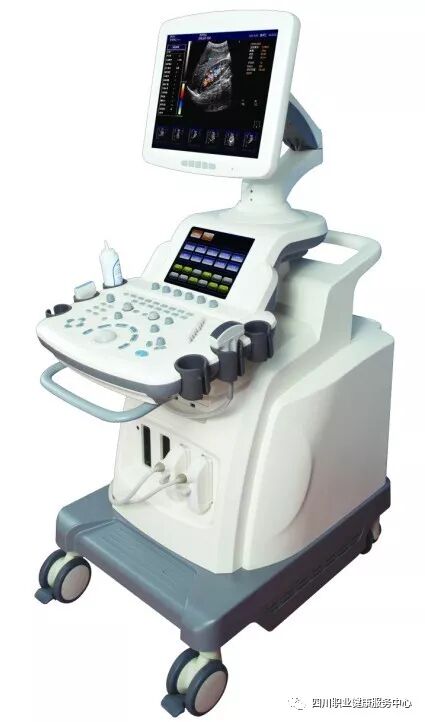

彩色超声诊断仪

我们的生活中,无论男女老少只要是去过医院做过体检,一定对“打B超”这个词儿毫不陌生,随着科学技术逐步发展,B超时代也在日益更新,彩色多普勒超声仪就是我们今天的主角啦~

其实彩超并不是看到了人体组织的真正的颜色,而是在黑白B超图像基础上加上以多普勒效应原理为基础的伪彩而形成的。

那么何谓多普勒效应呢?当我们站在火车站台上听有远处开来的火车笛叫声会比远离我们的火车笛叫声音调要高,也就是说对于静止的观测者来说,向着观测者运动物体发出的声波频率会升高,相反频率会降低,这就是著名的多普勒效应。现代医用超声就是利用了这一效应,当超声波碰到流向远离探头液体时回声频率会降低,流向探头的液体会使探头接收的回声信号频率升高。利用计算机伪彩技术加以描述,使我们能判定超声图像中流动液体的方向及流速的大小和性质,并将此叠加在二维黑白超声图像上,形成了我们今天见到的彩超图像。

相关技术

彩色多普勒超声一般是用自相关技术进行多普勒信号处理,把自相关技术获得的血流信号经彩色编码后实时地叠加在二维图像上,即形成彩色多普勒超声血流图像。由此可见,彩色多普勒超声(即彩超)既具有二维超声结构图像的优点,又同时提供了血流动力学的丰富信息,实际应用受到了广泛的重视和欢迎,在临床上被誉为“非创伤性血管造影”。

其主要优点是:

①能快速直观显示血流的二维平面分布状态。

②可显示血流的运行方向。

③有利于辨别动脉和静脉。

④有利于识别血管病变和非血管病变。

⑤有利于了解血流的性质。

⑥能方便了解血流的时相和速度。

⑦能可靠地发现分流和返流。

⑧能对血流束的起源、宽度、长度、面积进行定量分析。

但彩超采用的相关技术是脉冲波,对检测物速度过高时,彩流颜色会发生差错,在定量分析方面明显逊色于频谱多普勤,现今彩色多普勒超声仪均具有频谱多普勒的功能,即为彩色──双功能超声。

临床应用

(一)血管疾病

运用10MHz高频探头可发现血管内小于1mm的钙化点,对于颈动脉硬化性闭塞病有较好的诊断价值,还可利用血流探查局部放大判断管腔狭窄程度,栓子是否有脱落可能,是否产生了溃疡,预防脑栓塞的发生。

彩超对于各类动静脉瘘可谓最佳诊断方法,当探查到五彩镶嵌的环状彩谱即可确诊。

对于颈动脉体瘤、腹主要脉瘤、血管闭塞性脉管炎、慢性下肢静脉疾病(包括下肢静曲张、原发生下肢深静脉瓣功能不全、下肢深静脉回流障碍、血栓性静脉炎和静脉血栓形成)运用彩超的高清晰度、局部放大及血流频谱探查均可作出较正确的诊断。

(二)腹腔脏器

主要运用于肝脏与肾脏,但对于腹腔内良恶性病变鉴别,胆囊癌与大的息肉、慢性较重的炎症鉴别,胆总管、肝动脉的区别等疾病有一定的辅助诊断价值。

对于肝硬化彩超可从肝内各种血管管腔大小、内流速快慢、方向及侧支循环的建立作出较佳的判断。对于黑白超难区分的结节性硬化、弥漫性肝癌,可利于高频探查、血流频谱探查作出鉴别诊断。

对于肝内良恶性占位病变的鉴别,囊肿及各种动静脉瘤的鉴别诊断有较佳诊断价值,原发性肝癌与继发性肝癌也可通过内部血供情况对探查作出区分。

彩超运用于肾脏主要用于肾血管病变,如前所述肾动静脉瘘,当临床表现为间隔性、无痛性血尿查不出病因者有较强适应征。对于继发性高血压的常用病因之一──肾动脉狭窄,彩超基本可明确诊断,当探及狭窄处血流速大于150cm/s时,诊断准确性达98.6%,而敏感性则为100%。另一方面也是对肾癌、肾盂移行癌及良性肿瘤的鉴别诊断。

(三)小器官

在小器官当中,彩超较黑白超有明显诊断准确性的主要是甲状腺、乳腺、眼球,从某方面来说10MHz 探头不打彩流多普勒已较普通黑白超5MHz,探头清晰很多,对甲状腺病变主要根据甲状腺内部血供情况作出诊断及鉴别诊断,其中甲亢图像最为典型,具有特异性,为一“火海征”。而单纯性甲状腺肿则与正常甲状腺血运相比无明显变化。亚急性甲状腺炎,桥本氏甲状腺炎介于两者之间,可借此区别,而通过结节及周围血流情况又可很好地区分结节性甲状腺肿、甲状腺腺瘤及甲状腺癌,所以建议甲状腺诊断不太明确,病人有一定经济承受能力者可做彩超进一步明确诊断。

乳腺彩超主要用于乳腺纤维瘤及乳腺癌鉴别诊断,而眼球主要对眼球血管病变有较佳诊断价值。

(四)前列腺及精囊

正因为直肠探查为目前诊断前列腺最佳方法,所以在此特地提出。此种方法探查时把前列腺分为移行区、中央区、周围区,另一部分前列腺纤维肌肉基质区。移行区包括尿道周围括约肌的两侧及腹部,为100%的良性前列腺增生发源地,而正常人移行区只占前列腺大小的5%。中央区为管周围、尖墙指向精阜,周围区则包括前列腺后部、两侧尖部,为70-80%的癌发源地,而尖部包膜簿甚至消失,形成解剖薄弱区,为癌症的常见转移通道,为前列腺活检的重点区域。通过直肠探查对各种前列腺精囊腺疾病有很好的诊断价值,当配合前列腺活检,则基本可明确诊断,而前列腺疾病,特别是前列腺癌在我国发病率均呈上升趋势,前列腺癌在欧美国家发病率甚至排在肺癌后面,为第二高发癌症,而腹部探查前列腺基本无法做出诊断,所以建议临床上多运用直肠B超来诊断前列腺疾病能用直肠探查就不用腹部探查。

(五)妇产科

彩超对妇产科主要优点在于良恶性肿瘤鉴别及脐带疾病、胎儿先心病及胎盘功能的评估,对于滋养细胞疾病有较佳的辅助诊断价值,对不孕症、盆腔静脉曲张通过血流频谱观察,也可作出黑白超难下的诊断。运用阴道探头较腹部探查又具有一定的优势,它的优越性主要体现在①对子宫动脉、卵巢血流敏感性、显示率高。②缩短检查时间、获得准确的多普勒频谱。③无需充盈膀胱。④不受体型肥胖、腹部疤痕、肠腔充气等干扰。⑤借助探头顶端的活动寻找盆腔脏器触痛部位判断盆腔有无粘连。
