[技术体系30/91]钻井工程师成长之路

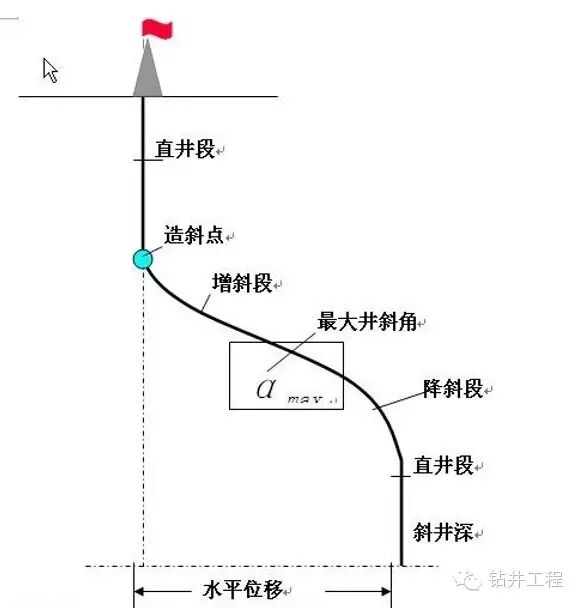

一．井口操作 我们经常碰见的井大都是定向井，就算有直井，也会打偏而定向纠偏。 那么在打一口定向井，或者水平井时，对直井段的要特别注意，必须要加以控制。参看资料1中对3000米内，地层倾角大于30度的井有水平位移的要求，一般可以通过单点测斜来获得当前井斜，方位的数据。在起钻前把多点从钻柱内投到靠进钻头处，然后在起钻过程中利用每起一个立柱静止卸口的时间进行测量和记录。也就是说每上提一柱，司钻在本子上记录当前时间。起钻完后将一起把记录本和仪器送到定向服务中心做数据分析来了解当前井的轨迹，如果需要提前下入定向仪器纠偏，会打电话联络什么时候上定向的仪器和人员。 井下定向法是先用正常下钻法将造斜工具下到井底，然后从钻柱内下入仪器测量工具面在井下的实际方位；如果实际方位与预定方位不符，亦可在地面上通过转盘将工具面扭到预定的定向方位上。在定向组合钻具入井时，我们经常看见定向工程师在井口量角差。这个角差是有螺杆上的高边方向线和定向接头上的定向键组成。

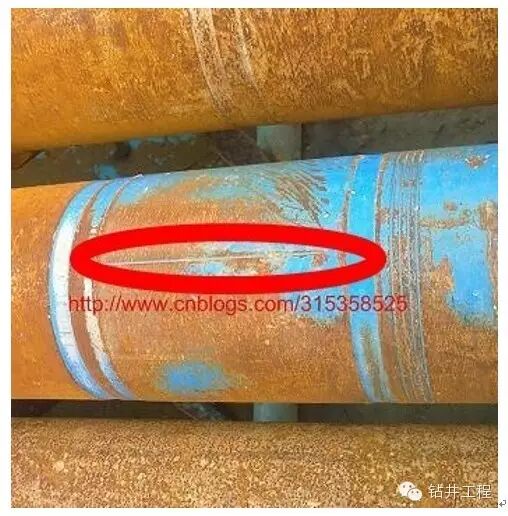

上图中的红圈里的线就是螺杆的高边线，它是弯螺在井下定向时所钻进的方向。

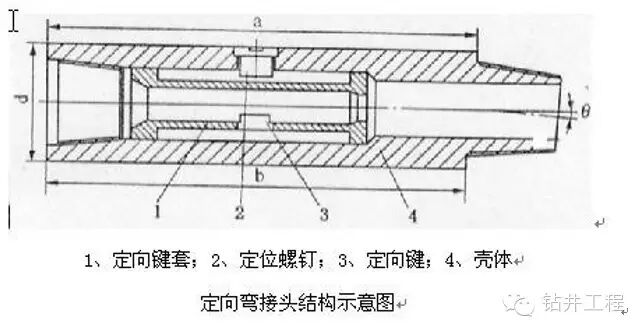

上图为定向仪器乘载的定向接头的结构图。

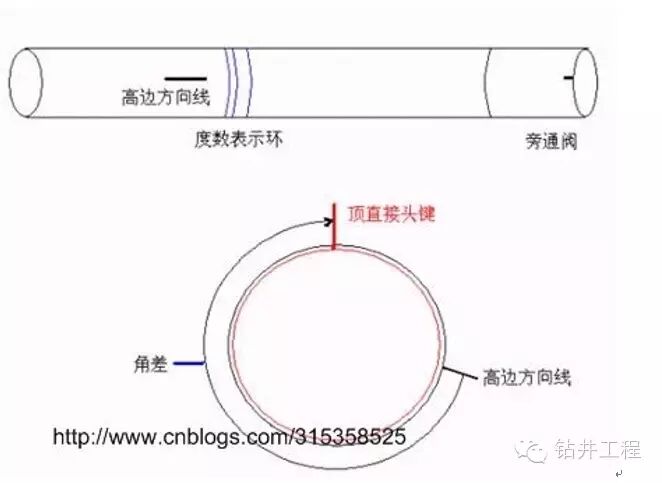

上图的上面的钻具为螺杆，下图将定向接头的定向键和高边方向线平移到同一个平面来计算角差。从高边顺时针旋转到顶直接头键的位置，用直尺量是多少，在量出一圈的周长，则可以算出角差是多少度，在司钻显示器和轨迹控制软件上所显示的出的工具面是已经把角差带入后计算好的。

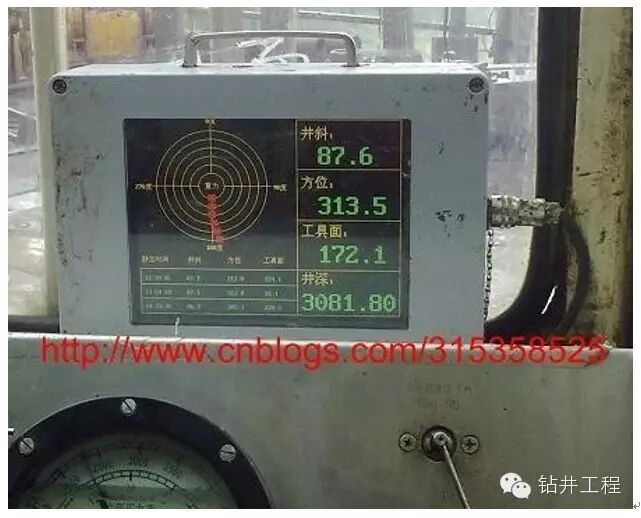

上图是司钻读出器，读出当前的井段数据。图中象雷达一样的就是工具面，详细作用可以参考资料2，书中有详细的叙述。那么这个雷达一样的工具面有什么作用呢？把它用360度来划分，那么当红线指零度时是增斜，指180度时是降斜，90度时是增方位，270度是降方位。在特殊井轨道设计这个软件中，这四个度指起着非常重要的作用，我们在下面一节的内容里会介绍它是如何重要的。

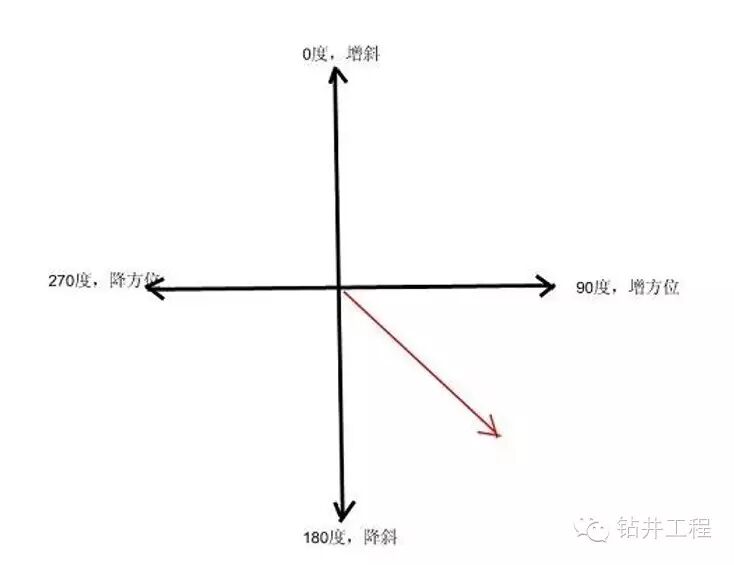

某时刻，我们测的工具面如上图所示的位置，我们这时候需要全力增井斜，应该怎么办？所给的钻进参数是120KN，根据经验10KN=10度，当我们加了120KN钻压时，红线是否能摆到0度的位置上呢？不一定，我们要考虑反扭角。

动力钻具在工作中，液流作用于转子并产生扭矩，传给钻头去破碎岩石。液体同时也作用于定子，使定子受到一反扭矩。此反扭矩将有使钻柱旋转的趋势，但由于钻柱在井口处是被锁住的，所以只能扭转一定的角度，此角称为反扭角。

现场中，我们在转盘做一道记号，调整工具面，在加压使红线到0度位置。另外一种方法是，接完单根，定向工程师不做要求，让司钻加压到120KN直接打，看工具面前后的变化，知道120KN下反扭角有多少(在工具面稳定的状况下，这几分钟的忙打不会有多少进尺，也不会影响到定向作业)。然后准确的调整工具面。

二．软件操作

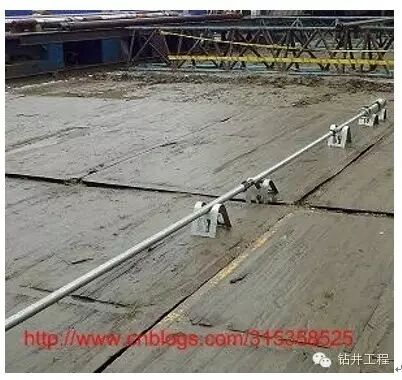

先来介绍下，一般下井的定向仪器的结构与功能。

仪器是将传感器测得的井下参数按照一定的方式进行编码，产生脉冲信号，该脉冲信号控制伺服阀阀头的运动，利用循环的泥浆使主阀阀头产生同步的运动，这样就控制了主阀阀头与下面的限流环之间的泥浆流通面积。在主阀阀头提起状态下，钻柱内的泥浆可以较顺利地从限流环通过；在主阀阀头压下状态时，泥浆流通面积减小，从而在钻柱内产生了一个正的泥浆压力脉冲。定向探管产生的脉冲信号控制着主阀阀头提起或压下状态的时间，从而控制了脉冲的宽度和间隔。主阀阀头与限流环之间的泥浆流通面积决定着信号的强弱，我们可以通过选择主阀阀头的外径和限流环的内径尺寸来控制信号强弱，使之适用于不同井眼、不同排量、不同井深的工作环境。实际上，整个过程涉及到如何在井下获得参数以及如何将这些数据输送到地面，这两个功能分别由探管和泥浆脉冲发生器完成。

定向探管

这种测斜仪是利用当地已知的重力场和地磁场做为基准定义方向参数的，并利用定向探管坐标系与基准的相互关系计算出方向参数，因此需要建立探管测量头坐标系是很自然的。

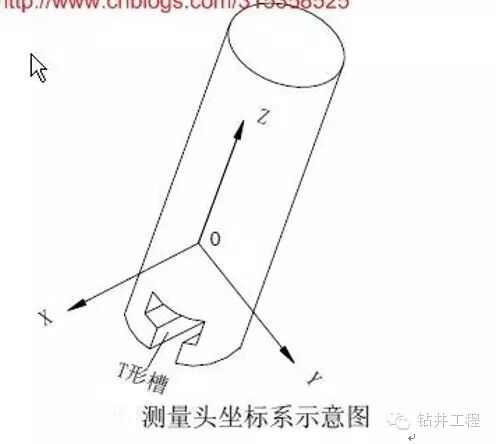

X、Y、Z、O直角坐标系的XOZ平面与T形槽定位面平行，而Z轴平行于测量头轴向。三个加速度计Gx、Gy、Gz和三个磁通门Bx、By、Bz的敏感轴分别平行于OX、OY、OZ。因此，前者可以感受重力场的重力加速度在三个方向上的分量，后者感受地磁场在三个方向上的分量。当这些传感器感受输入量时，与其伺服电路一起将输入量变换成与之对应的输出电压。温度敏感头及其电路，将温度变换成输出电压（VT）。这7个输出电压和一个基准电压（VR）及电源电压（VD）共9个电压经多路开关依次输入到V/T变换器，经8次采样平均之后形成一组输出脉冲串（P8），这一脉冲串和同步脉冲（PS）在电压时间变换器内部通过与门形成P0，并输入到CPU处理单元，CPU把这一脉冲串的各脉冲间隔变成数字量，并可以解算出工具面、井斜、方位等参数的值。CPU进一步将这些参数进行编码，形成脉冲串，驱动后续电路工作。

伽马探管

伽马探管是综合测量地壳岩层自然放射性强度的仪器。由于地壳岩层中存在自然放射性核素（主要是铀（U238）、钍（TH232）、钾（K40）），在自然衰变时放射出γ射线，测井时用γ射线探测器沿井眼实时进行地壳岩层的测量，得到地层剖面的自然伽马记录。

根据地球化学和地球物理学知识可知，地壳岩层的岩性（如：岩层的种类、生成方式、沉积环境、形成年代等）与其自然放射性γ射线强度有着一定的联系，结合其它测井方法的测量结果即可有效的推测生油岩层，这也是自然伽马测井应用的主要目的。

无线伽马与有线伽马测井相比，除有效的完成自然伽马测井记录外，还具有众多突出优点，首先，无线伽马测井记录具有更高的可信度，因为在地层被钻开很短的时间内即进行测量，地层暴露时间较短，受泥浆冲洗较少，记录更真实可靠；其次是测量数据对钻井施工具有较好的指导作用，可以优选钻井参数，提高钻井功效，降低钻井成本；再有，可以有效回避风险，降低钻井事故的发生率；还有，在水平钻井作业中，可以根据测量数据有效的调整钻井方位，使井眼有效的穿越储集层，提高矿藏的采收率和经济效率；另外，还可以有效的在钻井事故发生时获得第一手有效的测井数据，避免宝贵数据的丢失。

泥浆发生器

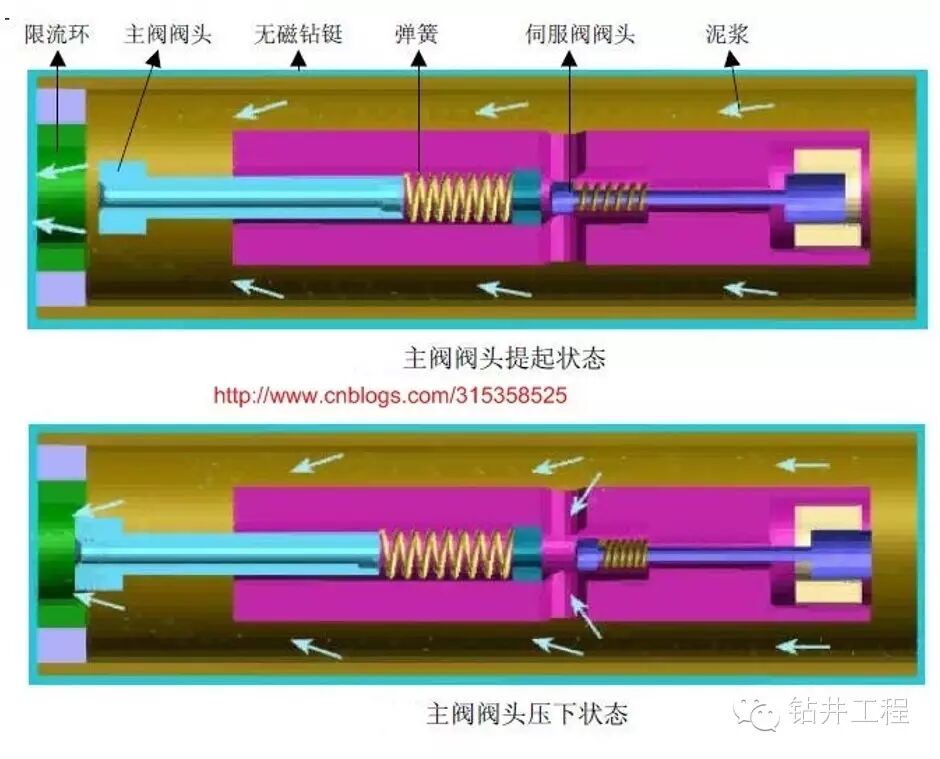

泥浆脉冲随钻测斜仪是通过电磁机构控制阀门头与限流环之间的流通面积，进而引起在钻杆内流动的泥浆压力产生变化，达到传输信号的目的。由电磁机构直接带动阀门头需要相当大的功率，在井下实现是不现实的，在设计中，采用了利用流动的泥浆由伺服阀阀头带动主阀阀头的方式。如下图所示，没有信号时，伺服阀阀头处于压下状态，在无磁钻铤内高速流动的泥浆在限流环处产生反向的压力，使主阀阀头提起，弹簧被压缩，主阀阀头与限流环之间的流通面积较大，泥浆可以快速通过，钻杆内泥浆的压力较小。当有信号时，如图4所示，伺服阀阀头被提起，泥浆可以从伺服阀阀头处流入，仪器内外的压力平衡，原来被压紧的弹簧将释放，主阀阀头与限流环之间的流通面积减小，钻杆内泥浆的压力将升高，信号被传输出去。

远程数据处理操作

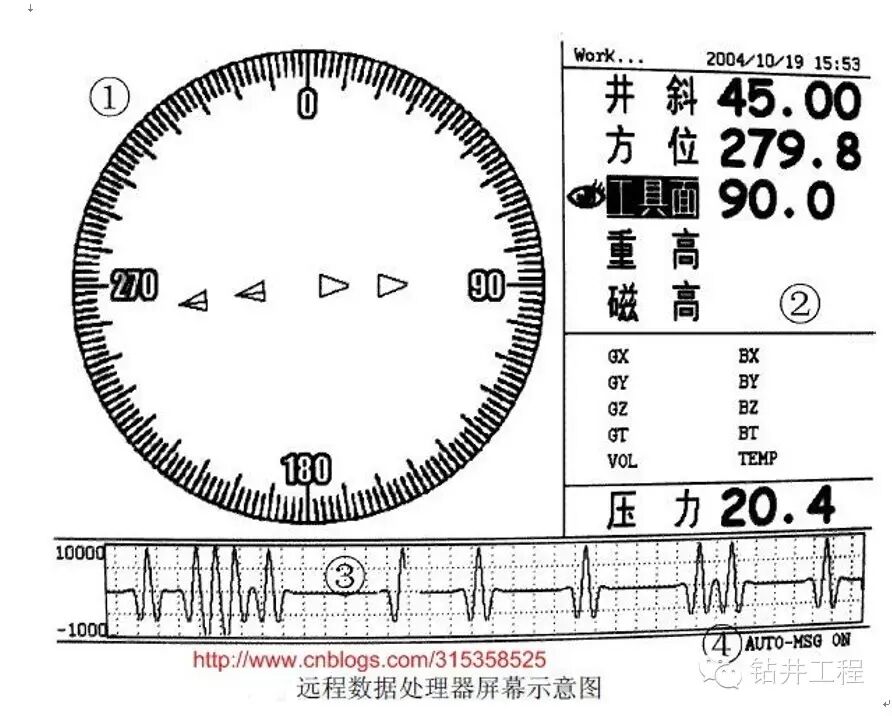

远程数据处理器（司显）具有显示随钻测量数据、脉冲波形、简短文字消息和为立管压力传感器提供电气接口的功能。通过该设备，操作者可以将立管压力信号传送到井台下的专用数据处理仪，并实时获取地面解码数据。对于屏幕上显示的内容，用户既可以通过键盘在井台上调整，也可以通过通信联系在计算机软件上做远程调整。

1． 度盘/消息区

该区域用于显示定向度盘或来自于计算机的短消息（用1键切换）。作为度盘显示时，用户可以指定其显示的内容（即从井斜、方位、工具面中选择一个作为度盘指针所指示的数据）。度盘上显示的指针共有五段，从内圈到外圈依次代表从最新到最旧五个不同时间的解码数据；每一段的指针是等腰三角形（空心三角形指针代表重力工具面，否则为磁性工具面），其顶角所指即是其代表的角度。作为短消息显示时，该区域的左上方显示消息的序号（最多16条，用↑，↓键可翻阅），其余部分显示消息内容；若文字较长，会自动折行显示；若在新消息到来之前已经设置了自动显示消息（用3键切换），则新消息在收到后会自动出现在屏幕上，否则需要用户手动显示消息（即通过切换度盘/消息或前后翻阅来显示新收到的消息）。

2． 数据区

该区域位于屏幕的右上方，主要用于显示各种数据的数值。在该区域最上方显示当前工作状况：工作/空闲（当远程数据处理仪连接到系统中，并且计算机一侧正在处于解码工作状态时，显示为工作，否则为空闲），以及当前的日期/时间（该时间在计算机与远程数据处理仪建立通信联系时自动校准，也可由用户在计算机软件中的“司显设置”窗口中校准，校准用的时间基准取自计算机时钟）。接下来的部分用较大字体显示主要的测量数据（井斜、方位、工具面、立管压力等），用较小的字体显示相对次要的测量数据（定向传感器采样值、电压、温度等）。数据显示格式为数据名称+数据值。数据值均来自于计算机的解码输出，并且与计算机同时更新。在井斜、方位、工具面三个数据前，由一个“?0?9”状的标志来指出当前度盘指针所指示的数据内容（即度盘指示的是井斜、方位，还是工具面）；在度盘显示方式下，通过“↑，↓”键可以移动该标志的位置，从而选择度盘显示内容。最新解码的数据其数据名称会高亮（即反白）显示；磁性工具面的数据值会高亮（即反白）显示。

3． 波形区

波形区位于屏幕的下方，用于描绘当前立管压力的波形。波形显示的横坐标轴为时间，纵坐标轴为压力（以千帕为单位），随计算机一侧同步调节。

4．状态区

该区域位于屏幕的最下方，用于显示一些提示信息。是否自动显示消息的状态即显示在该区域的最右侧，反复按3键，即可看到该状态显示在变化。

浅层测试

仪器装入套管后，即可开泵进行浅层测试。观察脉冲信号的波形，并可继续测出一组数据，以判断仪器是否工作正常。若出现异常需要取出仪器进行检查、采取相应措施，必要时也可以更换有关部件。

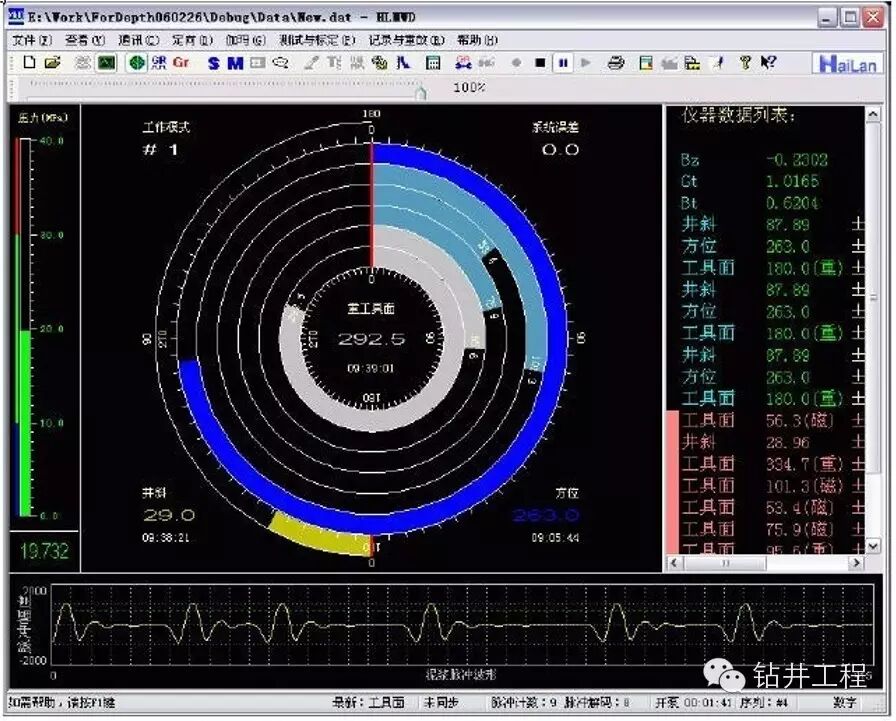

软件的主窗口被分成了多个区域，用于显示不同种类的数据，它们分别是：立管压力值显示区、度盘显示区、数据显示区及波形显示区，下面分别加以介绍。

立管压力值显示区

以柱状图和数值方式显示立管压力值，单位为MPa。柱状图上又分成了三个区：蓝色的欠压区，绿色的正常区和红色的过压区。当压力值处于某个区域之内时，用于表示压力值的柱状图会以该区的颜色显示。这些区的分界点是随压力传感器标定数据一同保存的，可以在压力传感器标定窗口中修改。

波形图显示区

以波形的形式显示立管压力的变化。另外用一条绿色虚线显示当前设定的脉冲检测门限值。

度盘显示区

度盘中显示的内容包括：当前井斜、方位、工具面的数值和图示，度盘的最外圈表示的是井斜，次外圈是方位，内部的五圈表示的是工具面，从内到外分别显示着五段不同时刻的工具面值，最内圈的是最新值。磁性工具面和重力工具面以不同颜色区分，重力工具面以纯灰色显示，磁性工具面以蓝灰色显示。随度盘一同用大字体显示的数值都是最新的值，除数据本身外还显示该数据的到达时刻，供现场人员判断数据的新旧程度和有效性。

数据显示区

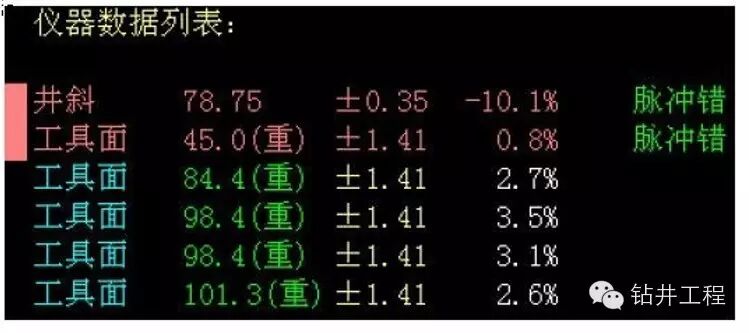

该区域位于窗口最右侧。仪器数据列表中以数值方式显示来自探管的测量数据，包括采样测试时以有线方式读出的和下井工作时通过脉冲解码得到的数据。解码得到的数据显示方式与有线方式读出的数据略有不同，除了基本的数据名称和解码值以外，还会同时从左到右依次显示传输精度（由编码信息量限制造成的最大误差），不确定性（以百分比表示，此值越小越好，达到或超过50%意味着数据可能是无效的），校验结果（对或错，只有在选用了校验的数据后面才有显示）和脉冲错误（多脉冲或丢脉冲）。在显示过程中，软件还会判断数据的有效性，如果发现可疑数据，会以红色显示，以提示操作人员，此数据可能是无效的。

表中的数据依新旧次序自下向上排列，最多可以容纳22 个数据。数据量超过22 个之后，旧的数据向上滚动，新数据追加在最下面一行。工具面的性质（磁／重）以文字形式标注于数据之后，如上图所示。

数据校正

对于工具面测量，由于安装上的原因，会出现“IMO－探管内部安装偏差”和“DAO－钻具组合偏差”两个角度偏差。软件中使用如下方式对这两项偏差进行补偿：

补偿工具面 = 测量工具面－（IMO + DAO）

对于方位测量，由于仪器测量的是磁方位，而磁北与地理北之间存在磁偏角，因此需要用户给出当地当年的磁偏角才能换算到地理北。软件中使用的是东磁偏角(即以东为正方向得到的磁偏角。例如：若某地磁北在地理北以东5°，则东磁偏角为+5°；若磁北在地理北以西5°，则东磁偏角为-5°)，换算公式如下：

地理方位 ＝ 磁方位（由仪器测得） + 东磁偏角

在讲常用的定向设计软件前，先讲几个概念吧。

1）井深：指井口（转盘面）至测点的井眼实际长度，人们常称为斜深。国外称为测量深度（Measure Depth）。

2）测深：测点的井深，是以测量装置的中点所在井深为准。

3）井斜角：该测点处的井眼方向线与重力线之间的夹角。

4）井斜方位角：是以正北方位线为始边，顺时针旋转至井斜方位线所转过的角度。

5）磁偏角：磁北方位线与真北方位线并不重合，两者之间有一个夹角，这个夹角称为磁偏角。磁偏角又有东磁偏和西磁偏角之分，当磁北方位线在正北方位线以东时， 称为东偏角；当磁北方位线在正北方位线以西时称为西偏磁偏角。进行磁偏角校正时按以下公式计算：

真方位角＝磁方位角＋东偏磁偏角

真方位角=磁方位角－西偏磁偏角

6）井斜变化率：是指井斜角随井深变化的快慢程度。

7）井深方位变化率：实际应用中简称方位变化率，是指井斜方位角随井深变化的快慢程 度。

8）全角变化率（狗腿严重或井眼曲率）：从井眼内的一个点到另一个点，井眼前进方向变化的角度（两点处井眼前进方向线之间的夹角），该角度既反映了井斜角度的变化又反映了方位角度的变化，通常称为全角变化值。

《特殊工艺井轨道设计》这个软件，是本油田常用的软件，也是定向工程师(不是指仪器工程师)常用的软件。虽然它不够全面，但已经满足油田定向井施工要求。这款软件自带有使用说明《特殊井轨迹设计说明.doc》，里面有最基本的操作，如数据的录入，读入，读出，打印等。

新建，删除，更新操作是定向工程师在一口井开始定向时，进行分析轨迹而使用的。其产生的操作地方在AB两个区中。数据设计完了，需要点旁边计算器一样的图标进行计算。一般第一行在B区的方位栏填入本口井的自然地层倾角方位。然后生成，后面根据造斜率和造斜的段长来逐步设计轨迹。

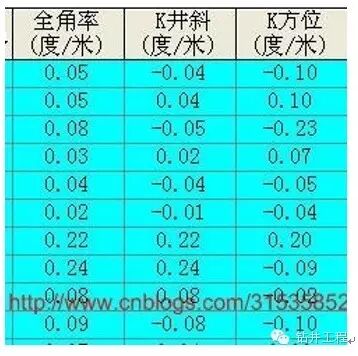

一般我们看某段是否在定向钻井还是复合钻井，及定向钻具的造斜率都可以参看全角率,K井斜，K方位。这三栏是钻具在实际地层的真实值很有指导意义。比如某种钻具组合稳斜钻进增斜会是多少或者，复合钻能有多少的增斜等。一般小数点后面第二位有值，且值很小被认为是复合钻进，而第一位就有值被认为定向钻进。

三．LWD介绍

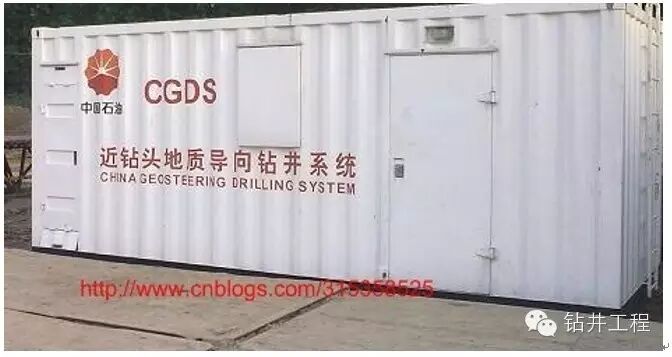

CGDS-Ⅰ近钻头地质导向钻井系统是我国具有独立知识产权的钻井装备，由中国石油集团钻井工程技术研究院、北京石油机械厂和中国石油集团测井有限公司测井仪器厂共同研发完成。地质导向钻井技术是国际钻井界公认的21世纪钻井高新技术，它集钻井技术、测井技术及油藏工程技术为一体，用近钻头地质、工程参数测量和随钻控制手段来保证实际井眼穿过储层并取得最佳位置，根据随钻监测到的地层特性信息实时调整和控制井眼轨道，使钻头闻着“油味”走，具有随钻识别油气层、导向功能强等特点。

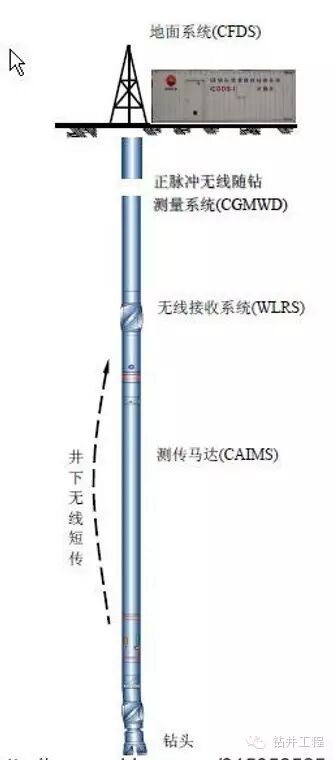

下面介绍下，近钻头地质导向的结构组成。CGDS-Ⅰ近钻头地质导向钻井系统由测传马达（CAIMS）、无线接收系统（WLRS）、正脉冲无线随钻测量系统（CGMWD）和地面信息处理与导向决策软件系统（CFDS）组成。

CAIMS测传马达结构见图2，自上而下由旁通阀、螺杆马达(i=5/6)、万向轴总成、近钻头测传短节、地面可调弯壳体总成(α=0～2°)和带近钻头稳定器的传动轴总成组成。近钻头测传短节由电阻率传感器、自然伽马传感器、井斜传感器、电磁波发射天线和减振装置、控制电路、电池组组成。该短节可测量钻头电阻率、方位电阻率、方位自然伽马、井斜、温度等参数。用无线短传方式把各近钻头测量参数传至位于旁通阀上方的无线短传接收系统。

WLRS无线接收系统主要由上数据连接总成、稳定器、电池与控制电路舱体、短传接收线圈和下接头组成，如图3所示。上与CGMWD连接，下与马达连接。接收由马达下方无线短传发射线圈发射的电磁波信号，由上数据连接总成将短传数据融入CGMWD系统。

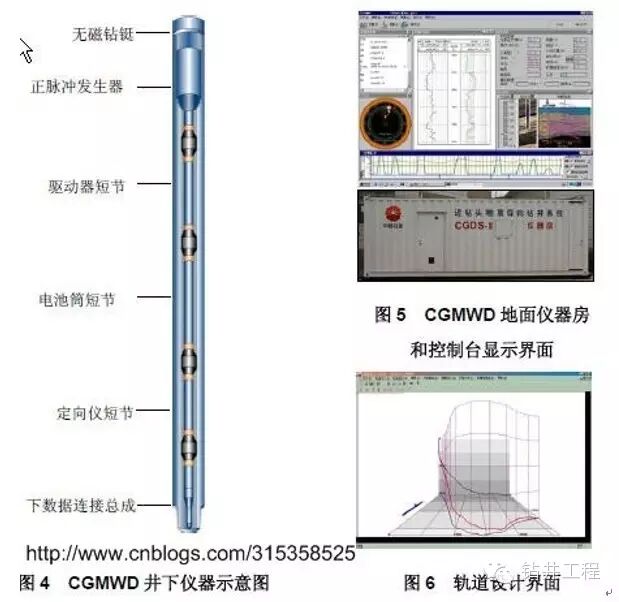

CGMWD正脉冲无线随钻测量系统包括CGMWD－MD井下仪器 (图4)和CGMWD－MS地面装备(图5)。二者通过钻柱内泥浆通道中的压力脉冲信号进行通信，并协调工作，实现钻井过程中井下工具的状态、井下工况及有关测量参数（包括井斜、方位、工具面等定向参数，伽马、电阻率等地质参数，及钻压等其他工程参数）的实时监测。地面装备部分由地面传感器(压力传感器、深度传感器、泵冲传感器等)、仪器房、前端接收机及地面信号处理装置、主机及外围设备与相关软件组成，具有较强的信号处理和识别能力，可传深度4500m以上。地下仪器部分由无磁钻铤和装在无磁钻铤中的正脉冲发生器、驱动器短节、电池筒短节、定向仪短节、下数据连接总成组成。上接普通(或无磁)钻铤，下接无线短传接收系统。由于采用开放式总线设计，该仪器可兼容其它型号的脉冲发生器正常工作。除用于CGDS-Ⅰ近钻头地质导向钻井系统作为信息传输通道外，还可用于其他钻井作业。

CFDS地面应用软件子系统主要由数据处理分析、钻井轨道设计与导向决策等软件组成，另外还有效果评价、数据管理和图表输出等模块。应用该软件系统可对钻井过程中实时上传的近钻头电阻率、自然伽马等地质参数进行处理和分析，从而对新钻地层性质作出解释和判断，并对待钻地层(钻头下方某一深度内)进行前导模拟；再根据实时上传的工程参数，对井眼轨道作出必要的调整设计，进行决策和随钻控制。由此可提高探井、开发井对油层的钻遇率和成功率，大幅度提高进入油层的准确性和在油层内的进尺。

CGDS-Ⅰ近钻头地质导向钻井系统具有测量、传输和导向三大功能：

1) 测量在近钻头测传短节中装有电阻率传感器、自然伽马传感器和井斜传感器，在无线短传接收短节中装有接收线圈。近钻头测传短节可测量钻头电阻率、方位电阻率、自然伽马和近钻头井斜角、工具面角，这些参数由无线短传发射线圈以电磁波方式，越过导向螺杆马达，分时传送至无线接收短节中的接收线圈。

2) 传输无线接收线圈接收到马达下方的信息后，由数据连接系统融入位于其上方的CGMWD正脉冲随钻测量系统，CGMWD通过正脉冲发生器在钻柱内泥浆通道中产生的压力脉冲信号，把所测的近钻头信息(部分)传至地面处理系统，同时还上传CGMWD自身测量信息，包括井斜、方位、工具面和井下温度等参数。

3) 导向地面处理系统接收和采集井下仪器上传的泥浆压力脉冲信号后，进行滤波降噪、检测识别、解码及显示和存储等处理，将解码后的数据送向司钻显示器供定向工程师阅读；同时由CFDS导向决策软件系统进行判断、决策，以井下导向马达(或转盘钻具组合)作为导向执行工具，指挥导向工具准确钻入油气目的层或在油气储层中继续钻进

地质导向在本井中的使用情况。由于本井的标志层不明显，所以在特定的垂深处使用地质导向。使用LWD获得大量地质参数，如地层电阻率，自然伽马值等，总结这些参数在砂岩和泥岩，水层和油气层中的变化特征，并在实践中结合录井各类参数及岩样检测资料综合评价和应用。

在水平井的着陆阶段，钻头是以一定的角度由泥岩接近储集层，由于储集层电阻率很高，进一步钻进，电阻率曲线会明显升高

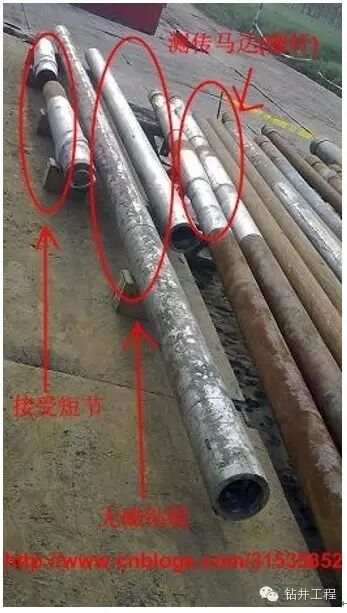

上图为在无磁钻铤中的仪器

由于地层物性影响电测曲线及钻时曲线的过程比较缓慢，在录井过程中，当发现钻时开始下降而随钻测井电阻率有抬升的趋势，就应当注意是否已经钻入储集层，并结合地质设计和邻井资料综合判断岩性界面，及时调整井眼轨迹，使钻头保持在油层中穿行。

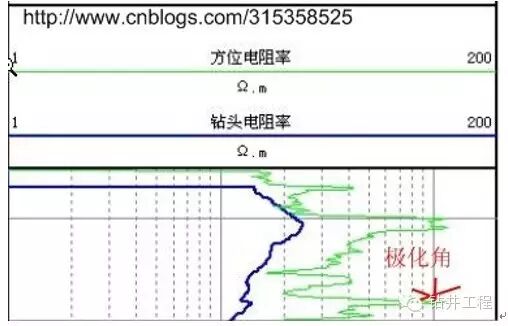

识别地层界面的方法，可以使用极化角，它的产生是由于仪器的原因引起的，当随钻测井仪器在井眼轨迹与地层界面夹角小于30度进入另一个地层，并且地层界面两侧电阻率由差别时，在目的层就会产生一个电流激增来干扰仪器发出的传播波，仪器接收到被干扰的电流后引起电阻率测量值的激增，然后迅速回到正常值。界面两侧电阻率差别越大，这种激增就越大：并且一般浅电阻率比深电阻率更容易产生这种现象

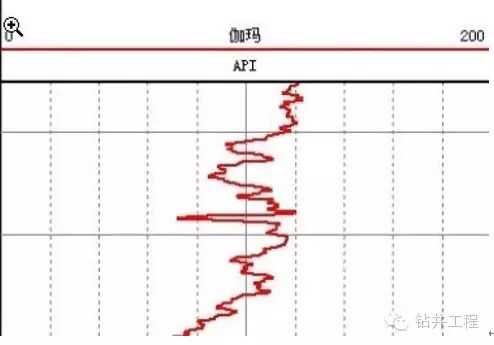

使用方位伽马同样可以判断地层界面：方位伽马探测器在旋转状态下，可以测量不同方位的地层伽马值，根据接近界面的先后顺序而依次探测到新地层的出现。泥岩层的伽马值为高值，由于伽马对泥岩敏感，依据方位伽马预测泥岩的存在会有很高的准确性。

水平井要求井眼轨迹保持在储集层中上部距盖层一定距离处，这时由于探测范围的不同，深电阻率比浅电阻率曲线要低；进入水层深电阻率将会降低，若井眼轨迹向下部水层靠近的话，深电阻率将脱离上部泥岩的影响，并受下部水层的影响；考虑到井眼轨迹距离泥岩及水层的距离，电阻率曲线有可能会先升高再降低。在现场录井过程中必须结合工程参数，岩屑变化等综合考虑分析。

附加内容

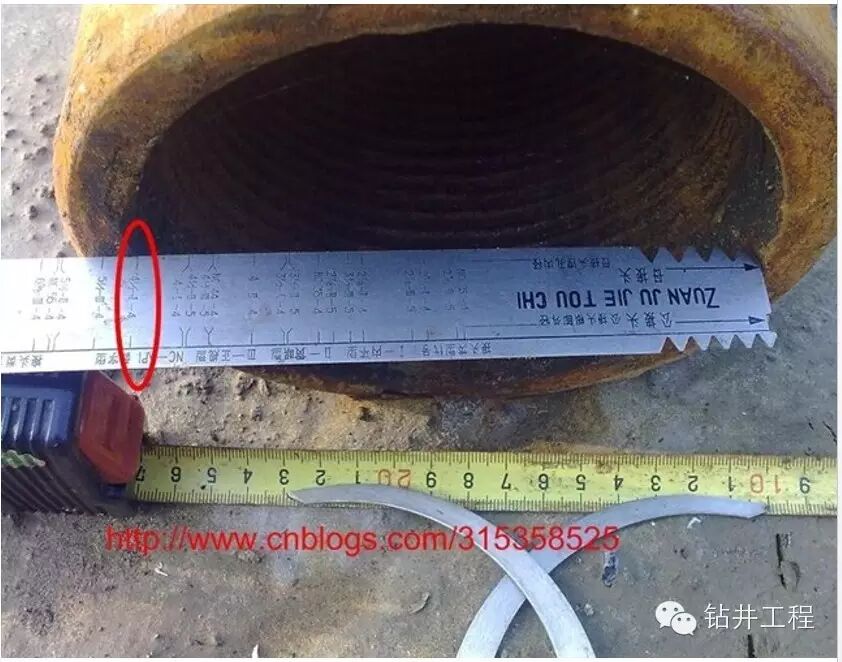

常有朋友和同学说自己无法用肉眼去分辨配合接头的型号及大小，其实作为工程人员的我们有专门用的尺子。当然也由朋友会用直尺去量后除以25.4得到英制尺寸。如上图，我用下面的直尺量出的扣型大小并不准确，不信你可以去试试。而用上面专用的接头尺量，不但可以量出扣型也可以量出大小。非常的准确。大家可以放大图中的红圈的地方仔细读数，此为5寸钻杆的母扣，时410的扣型。
