工欲善其事，必先利其器”，有一套用起来得心应手的绘图工具并熟练地掌握其使用方法，是保证图面质量，提高绘图速度的前提。
![]()

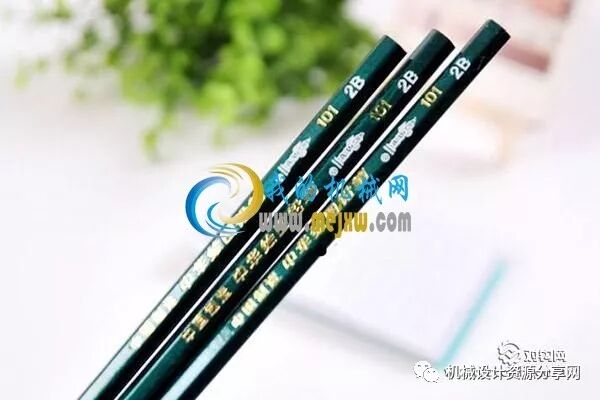

一、铅笔
1、绘图铅笔的分类
绘图铅笔的铅芯有软硬之分，用绘图铅笔一端的字母和数字来表示，有B和H以及HB三种。
H（Hard）--表示硬的铅芯，有H、2H等。数字越大表示铅芯越硬，常用H或2H的铅笔打底稿和加深细线。
B（Black）--一般理解为软（黑）的铅芯，有B、2B等。数字越大表示铅芯越软，通常用B或2B的铅笔描深粗实线。
HB--铅芯软硬适中，多用于写字。
圆规用铅芯应比图线的铅芯软一号。

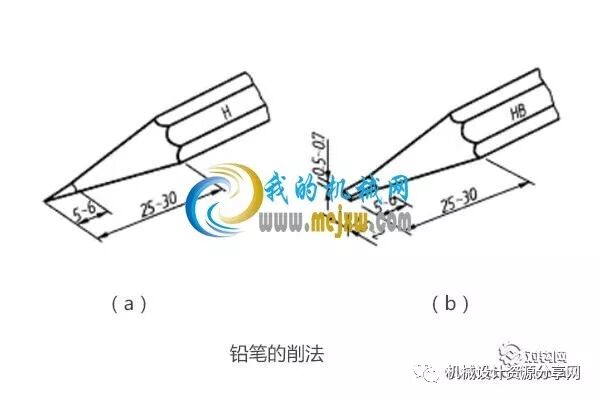

2、铅笔的磨削方法
画底稿线、细线和写字用的铅笔，笔芯应削成锥型尖端；
画粗线时，铅芯宜削成呈梯形棱柱状的头部，因其磨损较缓，线型易于一致。
磨削铅笔时，先用小刀将铅笔无字一端的木皮削去约25-30mm，使铅芯露出（6-8）mm，再将露出的铅芯用刀或砂纸修磨成所需的形状。
![]()
我的机械网（http://www.mejxw.com
），中国最好的机械设计论坛，欢迎大家加入。
3、铅笔绘图的使用方法
画直线时，铅笔在前后方向上应与纸面垂直，且向画线方向倾斜约30°。当铅笔头部呈梯形棱柱状时，倾斜角度可相应地减小一些，但用力要稍许加大，并匀速前进。
![]()

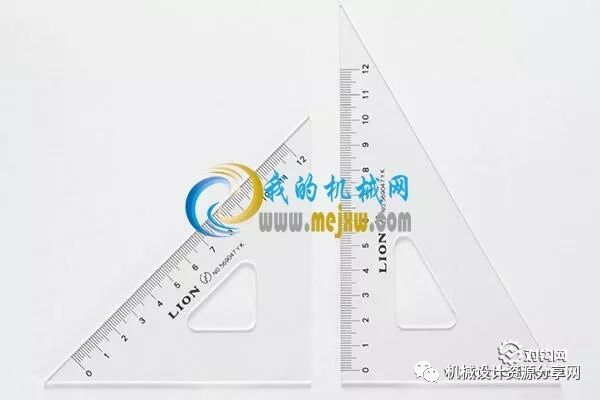

二、三角板
绘图时三角板的使用率非常高，可以用来画垂直线，15°倍角线以及作线段的平行线、垂直线等。
一副三角板有两块，一块30°、60°、90°角，另一块45°、45°、90°角。

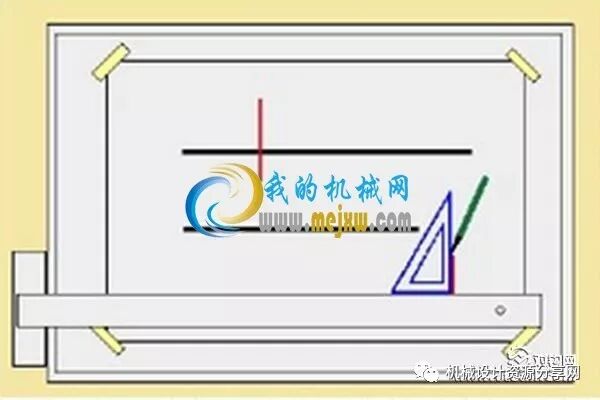

1、与丁字尺配合画垂直线。
![]()
2、两三角板与丁字尺配合画15°倍角线。
![]()

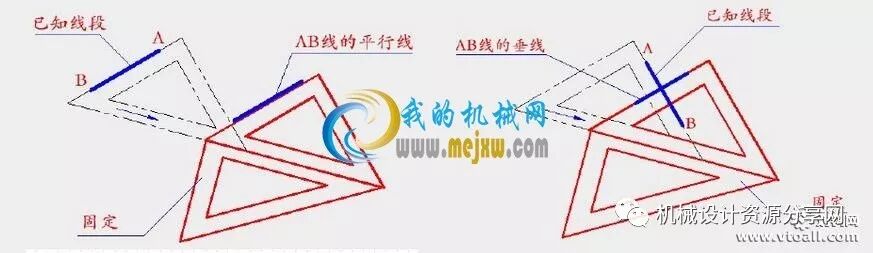

3、两三角板配合画线段的平行线、垂直线
![]()
![]()
三、圆规和分规

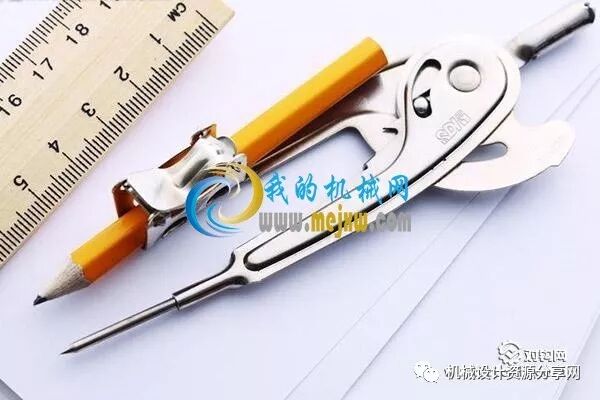

1、圆规
圆规为画圆及画圆周线的工具。其形状不一，通常有大、小两类。圆规中一侧是固定针脚，另一侧是可以装铅笔及直线笔的活动脚。另外，有画较小半径圆的弹簧圆规及小圈圆规(或称点圆规)。弹簧圆规的规脚间有控制规脚宽度的调节螺丝，以便于量取半径，使其所能画圆的大小受到限制；小圈圆规是专门用来作半径很小的圆及圆弧的工具。使用圆规时应注意：
(1)在画圆时，应使针尖固定在圆心上，尽量不使圆心扩大，而影响到作图的准确度(图)。(2)在画圆时，应依顺时针方向旋转，规身略可前倾。(3)画大圆时，针尖与铅笔尖要垂直于纸面。(4)画过大的圆时，需另加圆规套杆进行作图，以保证作图的准确性。(5)画同心圆时，应遵循先画小圆再画大圆的次序。(6)如遇直线与圆弧相连时，应遵循先画圆弧后画直线的次序。(7)圆及圆弧线应一次画完。
2、分规
分规是用来截取线段、量取尺寸和等分直线或圆弧线的工具。分规有普通分规和弹簧分规两种。分规的两侧规脚均为针脚。
(1)量取等分线时，应使两个针尖准确落在线条上，不得错开。(2)普通的分规应调整到不紧不松、容易控制的工作状态。
![]()
四、图板和丁字尺
1、图板
绘图板简称图板，为木质胶合板，用于铺放图纸的长方形案板。图版的规格名称均与图纸幅面代号相同。图板的表面应平坦光洁、软硬适中。图板的左侧边成为导边，由于丁字尺在左边框上滑行，所以左边框必须平直。制图时图板通常倾斜15°。
图板是木制品，用后应妥善保存，既不能暴晒，也不能在潮湿的环境中存放。
常用图板规格有0号图板（900X1200）、1号图板（600X900）及2号图板（450X600）三种。

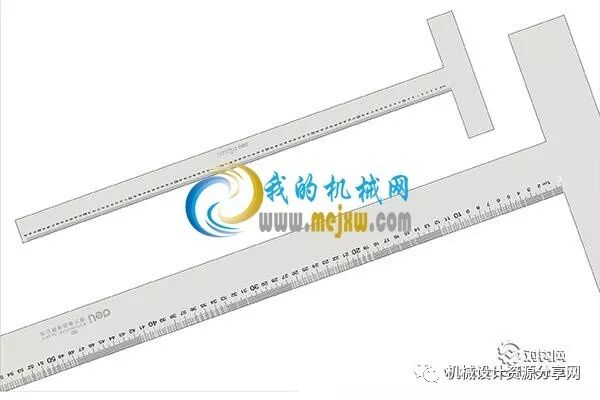

2、丁字尺
丁字尺多为透明有机玻璃制作，分尺头和尺身两部分，尺头和尺身的连接处必须牢固，尺头的内侧边与尺身的上边（称为工作边）必须垂直。绘图时与图板配合画水平线。也可和三角板配合画特殊的角度线。
使用时，用左手扶住尺头，将尺头的内侧边紧贴图板的导边，上下移动丁字尺，自左向右可画出一系列不同位置的水平线。应防止坠地而造成尺头与赤身脱落或缺觉。
![]()
![]()
