3.1 ICPT系统能量信号反向传输机理研究

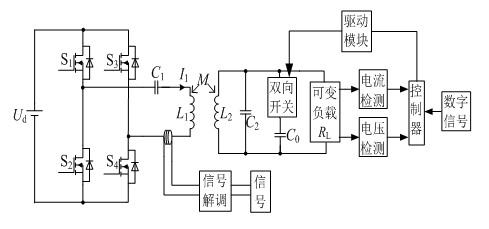

本文提出一种在负载变化情况下,ICPT系统电能与信号反向同步传输控制方法,如图1所示。
图1 感应耦合式电能与信号反向同步传输原理图
通过电流电压检测电路判断负载大小,控制器将处理检测到的信息,通过驱动模块控制双向开关的开通与关断,将信号调制电容C0从系统中切入或切出,使原边电流表现出信号的特征,最后通过信号解调机构实现信号的提取与复原。
信号调制电容从电路中切入和切出两种模式下,系统原边电流有效值随负载电阻变化的曲线如图2所示。
图2 原边电流随负载变化曲线
3.2 信号调制策略研究

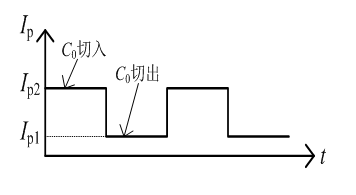

1)若检测到的负载RL大小在A区域内,具体控制方法为:传输数字信号0时,驱动电路驱动双向开关闭合,将C0切入,原边电流大小为Ip2;传输数字信号1时,驱动电路驱动双向开关断开,将C0切出,原边电流大小为Ip1,此时,Ip2>Ip1,图3为RL在A区域时调制策略示意图。
图3 RL在A区域的调制示意图

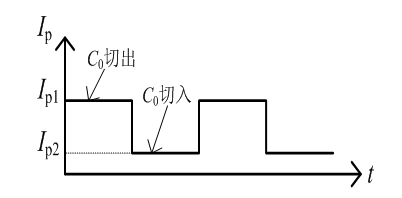

2)若检测到的负载RL大小在B区域内,具体控制方法为:传输数字信号0时,驱动电路驱动双向开关断开,将C0切出,原边电流大小为Ip1;传输数字信号1时,驱动电路驱动双向开关闭合,将C0切入,原边电流大小为Ip2,此时,Ip1>Ip2,图4为RL在B区域时调制示意图。
图4 RL在B区域的调制示意图

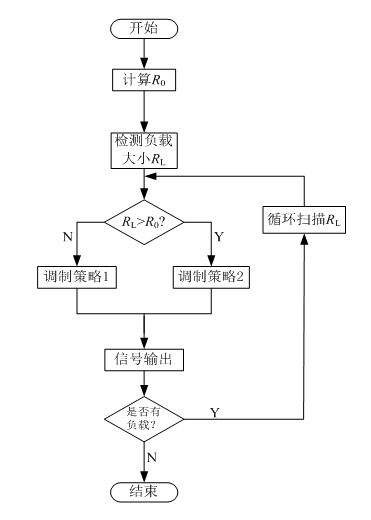

感应耦合式电能传输系统在负载变化的情况下电能与信号的反向同步传输信号调制策略选择流程图如图5所示。
图5 信号调制策略选择流程图
3.3 信号解调策略研究

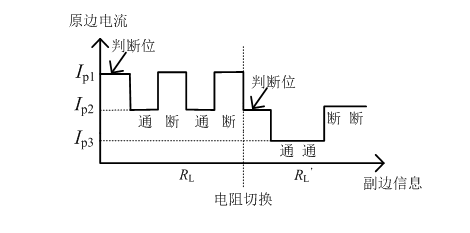

对于ASK调制,其解调方法首先采用二极管包络检波电路,得到调幅波的包络线,然后将其接入比较器同相输入端与反相输入端的参考值作比较,实现数字信号提取与复原。然而,在负载变化的情况下,原边电流幅值大小会随之发生变化,故与之比较的参考值亦应随之变化,若仍然选择比较电路还原数字信号,实现起来会比较困难。通过在每传输一个数据包前,附加一反映副边双向开关开通时原边电流大小的信号判断位,将该数据包内传输的每一位与该判断位比较,得到数字信号。信号解调解决方案如图6所示。
图6 信号解调解决方案示意图
3.4 变负载ICPT系统电能与信号同步反向传输下系统特性分析
1)稳压、功率特性分析

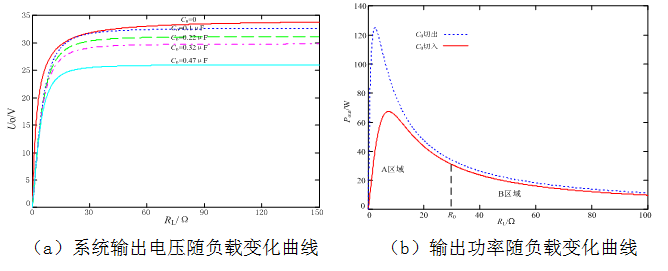

电容C0切入和切出前后感应耦合式电能与信号反向同步传输系统,在C0不同取值下系统输出电压和功率随负载的变化曲线如图7所示。
图7系统输出电压和输出功率随负载变化曲线
稳压特性方面:该系统所采用的SP拓扑结构对于不同的C0取值,均能够较好的实现负载变化条件下的稳压输出;且随着C0取值的不断增大,系统输出电压也会逐渐减小,因此,在合理取值范围内,C0越小对系统输出电压影响越小。
功率特性方面:在A区域内,系统输出功率随负载增大先增大后减小,信号调制电容C0的切入使系统输出功率变化较明显,这与C0的选取有关,在合理取值范围内,C0越小,对系统输出功率影响越小;在B区域内,C0的切入对系统输出功率影响不大。
2)效率特性分析

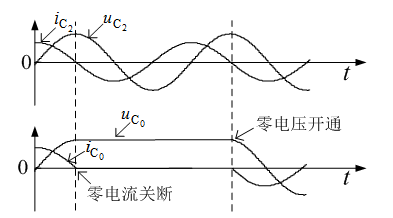

为实现信号的反向传输,减小双向开关的开关损耗,提高整体系统的效率,双向开关的软开关实现原理及控制方法如图8所示。
①零电流关断:检测流过C0电流,当反向过零点时刻,双向开关关断,实现零电流关断;由于C0与C2并联,C0上的电压保持为C2电压的正峰值,为下一次零电压开通做准备;
②零电压开通:检测流过C2电流,当反向过零点时刻,C2电压处于正峰值,双向开关开通,此时,u双向=uC2-uC0,而由于uC2约等于uC0,从而实现零电压开通。
图8 软开关工作模式
在该模式下,可很好的实现双向开关的软开关工作。在信号调制电容C0切入与切出系统时,系统输出效率随负载变化曲线如图9所示。

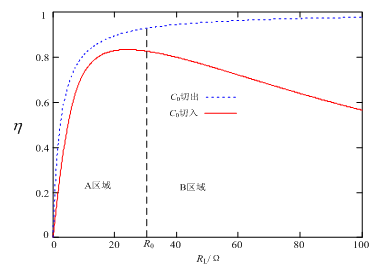

图9 系统效率随负载变化曲线
从图9可以看出,在A区域内,C0的切入对系统输出效率影响不大,基本能够实现电能与信号的高效传输;但是,在B区域内,C0的切入较大程度上影响了系统的输出效率,这与C0取值大小密切相关,在合理取值范围内,C0取值越小对系统的输出效率影响就越小。
3)C0选取原则
C0的选取对系统输出电压、传输功率、效率以及信号的解调有一定的影响,对于实际系统来说,C0取值的指导思想为:根据实际无线电能传输系统中负载的变化范围,分析其取值范围处于A区域、B区域还是A区域和B区域兼有,据此优化设计无线电能传输系统的结构和参数,在保证信号传输准确性,并满足系统输出电压、功率和效率指标的前提下,C0的取值越小越好。
