上一期牛牛和大家分享了传统刀检的方案对比，从导致负载变化的要素，研究探索出了智能刀检的新方法，总结得出两个相对来说可行的方法。
上期回顾：有点酷|设想在FANUC系统上开发的智能刀检
一个是积分法，又叫面积法，能耗法：将每个当量的时间采样的数据累加起来，与标准值比较判断是否磨损或断刀。优点是具有普适性；缺点是一把刀具完成加工后才能出报告。
另一个是求导法：求导、取绝对值后与设定值比较，记录超限次数；如果超限次数大于允许次数则报警。优点是准确性高；缺点是只适用于崩刃。
在之前的基础上，根据北京发那科FANUC公司的说明，设想方案设计，和大家一起探索PMC程序设计。
设想应用FANUC PMC的功能块（function block）功能编制了3个刀检功能块，实现刀检功能。

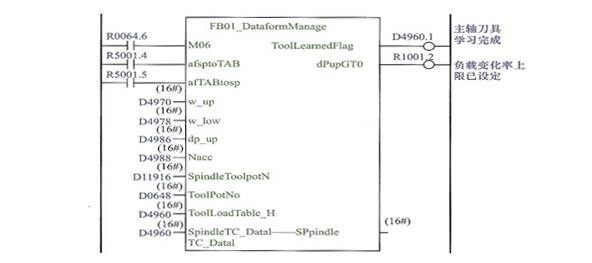

1.刀剑数据表管理功能块（如图1）
![]()
图1
功能如下：
1）M06上升沿，将主轴刀具数据写入数据表：换下一把刀之前把上一把刀的数据写入数据表。
2）M06下降沿，把下一把刀的的数据写入主轴刀具存储器。

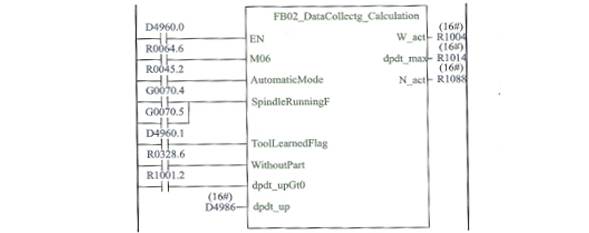

2.刀剑数据采集和运算功能块（如图2）
![]()
图2
功能如下：
1）监测主轴实际速度，如果与命令之差大于10r/min则置位主轴加减速度标志为“1”；用于采样加减速度期间的数据。
2）实时采样主轴负载数据，对数据进行规格化处理。
3）积分法计算刀具当量能耗W_act:累计每次采样的主轴负载值。
4）求导计算道具负载变化率dP/dt:(本次采样的主轴负载值)-（前一次的负载值）。
5）记录当前刀具本次加工导数最大值dP/dt_max
6）统计当前刀具本次加工倒数超限次数N_act.

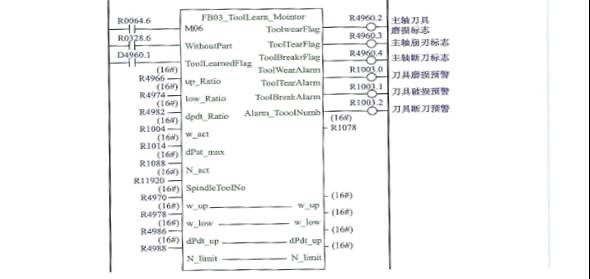

3.刀具学习和刀具检测功能块（如图3）
![]()
图3
功能如下：
刀具学习
1）计算能耗上限W_up：M06上升沿时，W_up=[W_act]*[up_Ratio]
;
2)计算能耗下限W_low：:M06上升沿时，W_low=[W_act]*[low_Ratio];
3)计算能耗下限dP/dt_up:M06上升沿时，dP/dt_up=[dP/dt_max]*[dP/dt_Ratio]
4)计算允许导数超限次数N_limit:空运行、M06上升沿时，N_limit=N_act;
刀具检测
5）判断刀具磨损：M06上升沿时，如果W_act>W_up,则置ToolWearFlag=1
6)判断刀具断刀：M06上升沿时，如果W_act<W_up,则置ToolWearFlag=1
7)判断刀具崩刃：M06上升沿时，如果N_act>N_limit,则置ToolWearFlag=1
报警输出
8）如果有报警，则输出报警刀号（Alarm_ToolNumber）和相应报警（ToolWearAlarm或ToolTearAlarm或ToolBreakAlarm）,供用户的PMC使用。
